Система автоматического управления агрегатами Ventrex RISV и Ventrex RISV-R типоразмеров 2000-5000 с электрокалорифером

Система автоматического управления Ventrex CUR и CURR на базе цифрового свободно-программируемого контроллера CAREL рСО осуществляет поддержание заданной температуры воздуха, а также обеспечивает контроль за состоянием и защиту элементов вентиляционного агрегата. Система автоматического управления обеспечивает:

-   управление работой вентустановки;

-   контроль за состоянием вентустановки;

-   индикацию режимов работы и аварийную сигнализацию;

-   управление включением/выключением по временной программе;

-   возможность управления через систему диспетчеризации. Состав стандартной системы автоматического управления:

-   щит управления (металлический шкаф, класс защиты IP65) с контроллером CARELpCO

со встроенным терминалом;

,- датчики температуры: приточного воздуха, в помещении*;

-   реле перепада давления: на вытяжной линии пластинчатого рекуператора, фильтрах* и вентиляторах**;

-   исполнительные механизмы воздушных клапанов: привод байпаса пластинчатого рекуператора, приводы клапанов наружного воздуха*;

-   терминал системы управления CAREL pGD на двери щита***, в этом случае в щите устанавливается контроллер без встроенного терминала.

Включение и выключение агрегата выполняется переключателем на щите управления или в автоматическом режиме - контроллером по заданной временной программе.

Производительность вентиляторов может регулироваться:

-   у агрегатов RISV2000(-R), RISV3000(-R) и RISV4000-R - 5-ступенчатым трансформатором подключаемым к щиту системы управления, минимальной скорости вентиляторов соответствует положение «1», максимальной скорости - положение «5»;

-   у агрегатов RISV4000-2 и RISV5000-2 - переключением обмоток двигателя вентилятора переключателем на щите управления, минимальной скорости вентиляторов соответствует положение «1», максимальной скорости - положение «2»;

-   у агрегатов RISV4000-1 и RISV5000-1 регулирование скорости вентиляторов не предусмотрено.

При включении питания щита управления вводным размыкателем на двери щита загорается индикатор зеленого цвета, свидетельствующий о подаче питания на щит. При запуске агрегата на двери щита также включаются желтые индикаторы работы компонентов агрегата. Также на двери щита расположен красный индикатор «тревога», сигнализирующий о неисправностях в агрегате.

Индикатор «тревога» может сигнализировать о следующих неисправностях:

-    аварийное отключение одного или обоих вентиляторов;

-    срабатывание защиты от перегрева электрокалорифера;

-    срабатывание пожарной сигнализации;

-    неисправность какого-либо температурного датчика;

-    обмерзание или засорение пластинчатого рекуператора;

-    аварийное отключение роторного рекуператора;

-   засорение фильтра.

В случаях аварийной остановки одного из вентиляторов, срабатывания защиты от перегрева калорифера или пожарной сигнализации происходит остановка агрегата.

Контроллер системы автоматического управления регулирует температуру приточного воздуха или температуру в помещении. При использовании датчика температуры в помещении производится каскадное управление температурой приточного воздуха по температуре в помещении. Уставка контролируемой температуры воздуха задается с терминала контроллера. Регулирование температуры осуществляется при помощи управления рекуператором и мощностью электрокалорифера. Мощность электрокалорифера регулируется симисторным регулятором. Электрокалорифер агрегата имеет встроенные термостаты для защиты от перегрева, которые подключаются к системе управления. Система управления обеспечивает защиту от перегрева электрокалорифера по сигналу от встроенного термостата и дополнительно по датчику приточного воздуха, ограничивая максимальную температуру.

Пластинчатый рекуператор защищается от обмерзания пластин по датчику перепада давления, который должен быть установлен на вытяжной линии. В случае обмерзания рекуператора перепад давления увеличивается и происходит срабатывание датчика. Оттаивание рекуператора производится путем остановки приточного вентилятора, при этом рекуператор прогревается теплым вытяжным воздухом. Также возможен другой режим оттаивания - путем байпасирования приточного воздуха. После оттаивания рекуператора реле перепада давления переходит в нормальное положение и работа агрегата продолжается.

Роторный рекуператор имеет защиту двигателя привода ротора от перегрузки. В теплое время года, когда рекуператор не используется, возможно скапливание пыли на роторном рекуператоре. Для предотвращения этого явления в агрегатах с роторным рекуператором дополнительно производится продувка роторного теплообменника путем периодического кратковременного включения двигателя привода ротора.

Система автоматического управления агрегата имеет возможность подключения реле перепада давления на фильтрах. При загрязнении фильтров периодически включается индикатор «тревога», работа агрегата не прерывается. После замены или очистки фильтров нормальная работа системы восстанавливается автоматически.

В системе управления предусмотрена возможность подключения к пожарной сигнализации. При срабатывании пожарной сигнализации агрегат будет немедленно остановлен, при этом все прочие защитные функции остаются активными и будет выдан сигнал на закрытие воздушной заслонки (при ее наличии).

Контроллер со встроенным терминалом, установленный внутри щита, имеет интерфейс пользователя на английском языке. При применении русскоязычного интерфейса

* 8 комплект не входит.

** Только для агрегатов RISV4000 и RISV5000.

*** Для систем с интерфейсом пользователя на русском языке.

пользователя используется щит управления с терминалом CAREL pGD на двери щита.

Контроллеры CAREL рСО щитов управления могут подключатся к различным системам диспетчеризации при использовании дополнительных согласующих устройств. Возможно подключение до 16 контроллеров к TCP/IP шлюзу CAREL WebGATE для организации системы диспетчеризации по локальной сети с мониторингом и управлением агрегатами через web-браузер (например, Microsoft Internet Explorer) с любого компьютера сети. При этом с компьютера возможно управление состоянием агрегата и изменение параметров программы контроллера. Для подключения к WebGATE каждый контроллер должен быть доукомплектован сетевой картой интерфейса RS485.

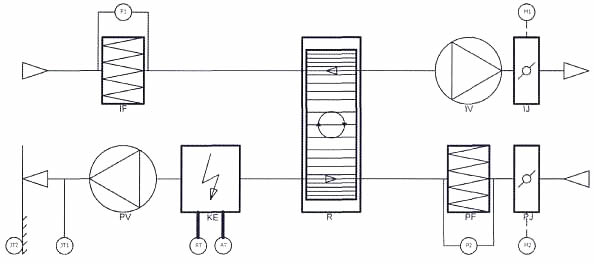

Базовые компоненты агрегата:

IV Вытяжной вентилятор

PV Приточный вентилятор

R    Роторный вентилятор

КЕ Электрокалорифер

IF Фильтр вытяжного воздуха

PF Фильтр приточного воздуха

AT Защитный термостат электрокалорифера, автоматический сброс

RT Защитный термостат электрокалорифера, ручной сброс

Дополнительные компоненты агрегата

IJ Клапан вытяжного воздуха

PJ Клапан приточного воздуха

Базовые компоненты системы управления

JT1 Датчик температуры приточного воздуха

Дополнительные компоненты системы управления

JT2 Датчик температуры в помещении

Р1, Р2 Датчик давления (загрязнения фильтров)

М2 Привод клапана вытяжного воздуха

МЗ Привод клапана приточного воздуха

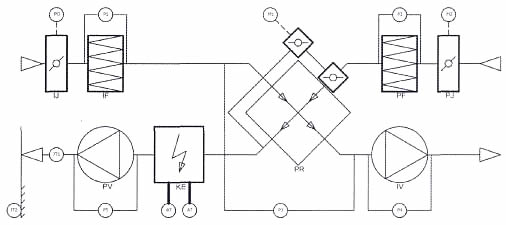

Базовые компоненты агрегата:

IV Вытяжной вентилятор

PV Приточный вентилятор

PR Пластинчатый рекуператор

КЕ Электрокалорифер

IF Фильтр вытяжного воздуха

PF Фильтр приточного воздуха

AT Защитный термостат электрокалорифера, автоматический сброс

RT Защитный термостат электрокалорифера, ручной сброс

Дополнительные компоненты агрегата

IJ           Клапан вытяжного воздуха

PJ Клапан приточного воздуха

Базовые компоненты системы управления

JT1 Датчик температуры приточного воздуха

РЗ Датчик давления (защита от обмерзания рекуператора)

Р4, Р5 Датчик давления (контроль вентиляторов, толькоVentrex RISV4000 и Ventrex RISV5000)

М1 Привод клапана байпаса рекуператора

Дополнительные компоненты системы управления

JT2 Датчик температуры в помещении

Р1, Р2 Датчик давления (загрязнения фильтров)

М2 Привод клапана вытяжного воздуха

МЗ Привод клапана приточного воздуха
