Круглые канальные нагреватели серии Ventrex EKAV


Технические характеристики Ventrex EKAV


См. также:
Прямоугольные нагреватели Ventrex EKSV

Круглые канальные нагреватели серии Ventrex EKAVКруглый корпус канального нагревателя изготовлен из гальванизированной стали, а спиральный нагревательный элемент (ТЭН) - из нержавеющей стали.

Нагреватели мощностью от 0,3 до 2,4 кВт могут быть смонтированы в любом положении.

Нагреватели мощностью 3-12 кВт монтировать клеммной коробкой вниз запрещается.

Скорость воздушного потока через калорифер должна быть не менее 1,5 м/с. Максимальная температура нагретого воздуха 50°С.

Круглые канальные нагреватели Ventrex EKAV находятся в соответствии с электрическими воздухонагревателями для круглых каналов Systemair CB.

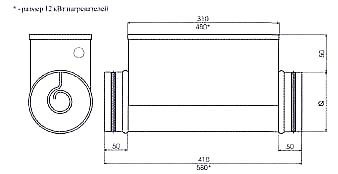

Габаритные размеры

габаритные размеры Ventrex

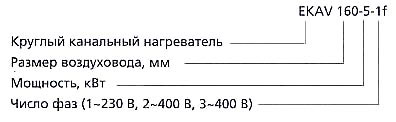

Маркировка

маркировка Ventrex

Защита от перегрева

Все электронагреватели EKAV имеют двойную защиту от перегрева:

•   первая ступень (после срабатывания восстанавливается автоматически) включается при 50°С;

•   вторая ступень (после срабатывания восстанавливается вручную нажатием кнопки на корпусе нагревателя), включается при 100°С.

Нагреватели не имеют встроенного регулятора температуры. Для регулирования температуры следует применять внешний регулятор.


Технические данные

ТипДиаметр, мм

Мин. расход
воздуха, м3

Напряжение, ВМощность, кВт
EKAV 100100401-2300.3, 0.6, 0.9
EKAV 125125701-2300.3, 0.6,0.9, 1.2, 1.5, 1.8
EKAV 1601601101-2301.2,2.0,2.4
2-4003.0, 5.0
EKAV 2002001701-2301.2,2.0,2.4
2-4003.0, 5.0, 6.0
3-4006.0
EKAV 2502502701-2301.2,2.0,2.4
2-4003.0, 5.0, 6.0
3-4006.0, 9.0
EKAV 3153154151-2301.2,2.0,2.4
2-4003.0, 5.0, 6.0
3-4006.0,9.0, 12.0
EKAV 4004006902-4003.0, 5.0, 6.0
3-4006.0,9.0, 12.0

Схемы подключения

А - нагревательный элемент

В - защита от перегрева с автоматическим перезапуском

С - защита от перегрева с ручным перезапуском

J - выключатель

К - контактор

5 - автоматический выключатель

Т - термостат

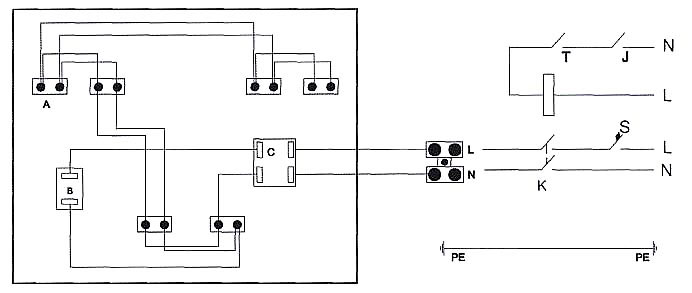

Схема подключения однофазного нагревателя 230 В/1 ф

схемы подключения Ventrex

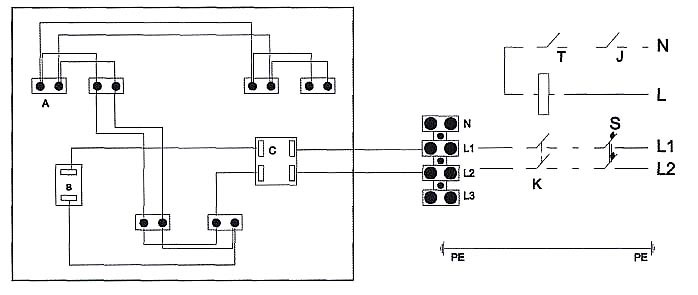

Схема подключения двухфазного нагревателя 400 B/2 ф

Схема подключения двухфазного нагревателя 400 B/2 ф

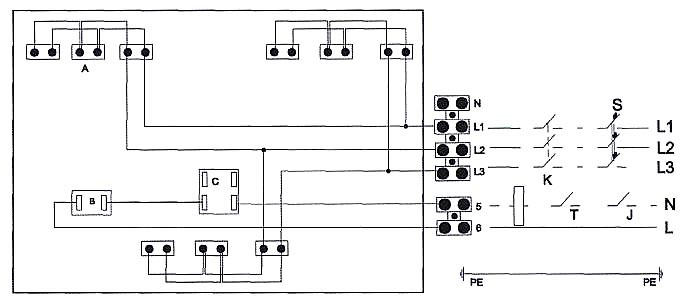

Схема подключения трехфазного нагревателя 400 B/3 ф

Схема подключения трехфазного нагревателя 400 B/3 ф
