Прямоугольные канальные нагреватели серии Ventrex EKSV


Технические характеристики Ventrex EKSV


Прямоугольные канальные нагреватели Ventrex EKSVПрямоугольный корпус канального нагревателя изготовлен из гальванизированной стали, а нагревательный элемент (ТЭН) - из нержавеющей стали. Нагреватели следует монтировать так, чтобы электрический щиток был ориентирован горизонтально. Монтировать нагреватель щитком вниз или вверх запрещается. Направление воздушного потока указывет стрелка на крышке нагревателя. При монтаже нагревателя в вентиляционной системе следует обеспечивать равномерный обдув ТЭНов; рекомендуемое минимальное расстояние от нагревателя до других элементов системы - не менее диагонали нагревателя.

Изготовляются нагреватели мощностью от 0,3 до 300 кВт. Нагреватели мощностью до 30 кВт выключаются одновременно с вентилятором. После выключения нагревателей, мощность которых превышает 30 кВт, вентилятор надо оставить включенным еще 2-3 минуты.

Скорость воздушного потока, протекающего через нагреватель, должна быть не менее 1,5 м/с. Максимальная температура нагретого воздуха - около 50°С.

Прямоугольные канальные нагреватели Ventrex EKSV находятся в соответствии с электрическими воздухонагревателями для прямоугольных каналов Systemair RB.


Габаритные размеры

РазмерМинимальный,
мм
Максимальный,
мм
Стандартный,
мм
W2002000-
Н2002000-
D270700370

Размеры W и Н выбираются в соответствии с размерами каналов.

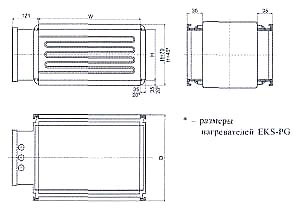

габаритные размеры Ventrex

Маркировка

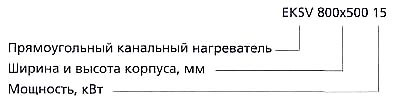

маркировка Ventrex

Защита от перегрева

Все нагреватели EKSV имеют двойную защиту от перегрева:

•    первая ступень (после срабатывания восстанавливается автоматически) включается при 50°С;

•    вторая ступень (после срабатывания восстанавливается вручную нажатием кнопки на корпусе нагревателя) включается при 100°С.

Нагреватели не имеют встроенного регулятора температуры. Для регулирования температуры следует применять внешний регулятор.


Технические данные

В таблице даны рекомендации по распределению и регулированию мощности нагревателя .

Общая мощность, кВтРаспределение мощности
6-15Одна ступень
15-27Две ступени
27-57Три ступени

Схемы подключения

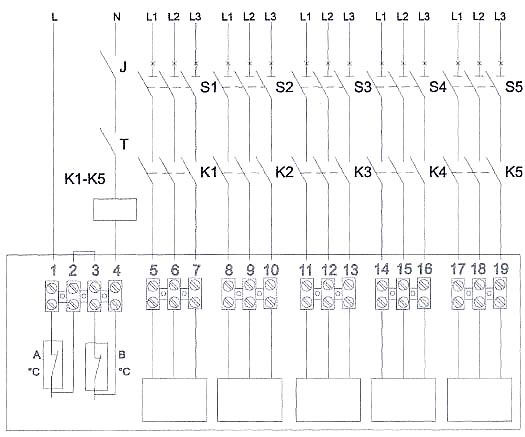

схемы подключения Ventrexсхемы подключения Ventrex

Рекомендации по подбору и проектированию

Расчет требуемой мощности нагревателя Ventrex

выполняется по формуле: Р = Q х 0,36 х (t2 - ti), где

Р - мощность, Вт,

Q - расход воздуха, м3/ч,

t-, - температура входящего воздуха, °С,

t2 - температура выходящего воздуха, °С.

Пример: расход воздуха - 3000 м3/ч. Температуру воздуха необходимо повысить с +5°С до +20°С.

Р = 3000 * 0,36 * (20 - 5) = 16200 Вт.

Нужная мощность калорифера - около 16,5 кВт.

Падение давления в нагревателе

зависит от скорости воздушного потока и числа рядов нагревательных элементов (см. диаграмму).

Падение давления в нагревателе

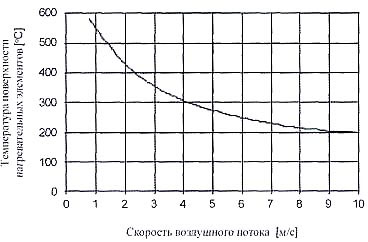

Температура поверхности нагревательных элементов зависит от скорости воздуха в калорифере и поверхностной мощности нагревательных элементов. Мощность нагрева около 3 Вт/см². На диаграмме показано, как температура поверхности нагревательных элементов зависит от скорости воздуха, нагретого до 20°С.

Расчет числа рядов нагревательных элементов:

X =P/15хА, где

X - приблизительное число рядов нагревательных элементов,

Р - потребляемая мощность, кВт, А - площадь калорифера, м².

Расчет числа рядов нагревательных элементов:
