Контроллер Ventrex RISPPV

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1. Введение

Контроллер RISPPV предназначен для управления работой вентиляционных установок, оснащенных теплообменником, электрокалорифером, водяными и воздушными клапанами.

Контроллер предусматривает:

1.  Режим ручного или автоматического (по таймеру) программирования.

2.  Программирование недельного расписания с возможностью задания до 8-ми событий в течение суток.

3.  Возможность назначения для каждого события (помимо времени задействования) одного из 4-х режимов работы.

4.  Возможность задания скорости вентилятора (Turned off-0 (выключение), Lowest-1 (низкая), Midd!e-2 (средняя), High-З (высокая)) и уставки температуры (в диапазоне от 0°С=+5 В/+10 В до ЗО°С=О В) для каждого режима работы.

5.  Индикацию аварийной сигнализации и режима антизаморозки.

6. 12 часов работы в случае отключения подачи сетевого питания.

7. Утопленный или открытый варианты монтажа.

8.  Размеры: 82 х 82-12-31-48 (мм)

Электрические характеристики

1.  Напряжение питания +15-25 В.

2.  Рабочий ток 120-290 мА

3. 30 ступеней регулирования температуры (один выход на сигнал управления 0...5 В или 0...10
В, до 30 мА).

4. Скорость вентилятора (3 выходных контакта, сигнал управления 0/5 В или 0/12 В, до 200 мА).

5.  2 входных контакта (аварийная сигнализация и сигнализация антизаморозки), входное напряжение 0/5-20 В

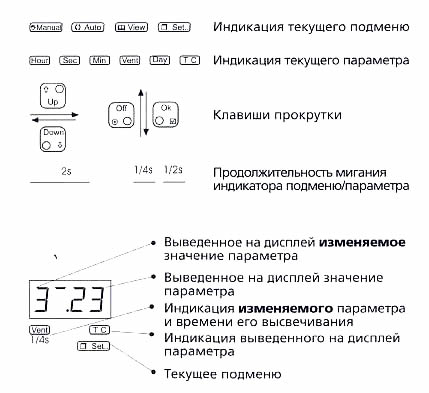

2. Дисплей и клавишное поле

3. Инструкции по технике безопасности

Контроллер RISPPV представляет собой низковольтное устройство, предназначенное для управления вентиляционными установками, в первую очередь типа RISV-XXXX, и при соблюдении правил эксплуатации не представляющее никакой угрозы для здоровья людей и животных.

1.  Контроллер разработан для работы в диапазоне наружных температур от 0°С до 60°С, при уровне влажности не выше 75%.

2.  Напряжение питания: +15-25 В.

3. 2 входных контакта (аварийная сигнализация и сигнализация антизаморозки), входное напряжение 0/5-20 В.

4. Сопротивление нагрузки на выходах управления температурой и скоростью вентилятора должно быть не менее 500 Ом.

Необходимо использовать только 8-жильный кабель

ВНИМАНИЕ: Контроллер не должен подвергаться воздействию воды или любой другой жидкости, находиться рядом с источниками тепла, а также его запрещено каким-либо образом деформировать.

Попадание воды или другой жидкости на находящийся под напряжением контроллер, а также его эксплуатация рядом с источниками взрыво-пожароопасных газов может стать причиной несчастных случаев с летальным исходом.

Компания не несет ответственности за повреждение оборудования или несчастные случаи, ставшие результатом несоблюдения правил техники безопасности.

Примечание:

Батарейки рекомендуется сдавать на утилизацию в специальные организации, так как онисодержат элементы, загрязняющие окружающую среду .

4. Монтаж

ВНИМАНИЕ:

Установка оборудования должна выполняться в соответствии с этой инструкцией и только квалифицированными специалистами.

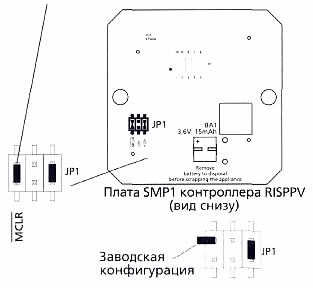

4.1. Установите коробку для утопленного или открытого монтажа в подходящем месте. 4.2. Обесточьте агрегат RISV-XXXX и выполните прокладку соединительного кабеля между агрегатом и монтажной коробкой. 4.3. Подключите батарейку, установив перемычку PROG_MCLR блока JP1 на плате SMP1 контроллера RISPPV.

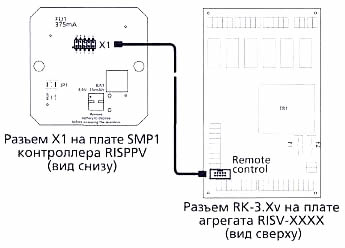

4.4. Подключите один конец кабеля к разъему Х1 на плате SMP1 контроллера RISPPV, а другой конец - к разъему RK-3.Xv на плате агрегата RISV-XXXX. 4.5. Установите контроллер RISPPV на монтажной коробке. 4.6 Подайте питание на агрегат RISV-XXXX, через 5 секунд контроллер RISPPV будет готов к эксплуатации.

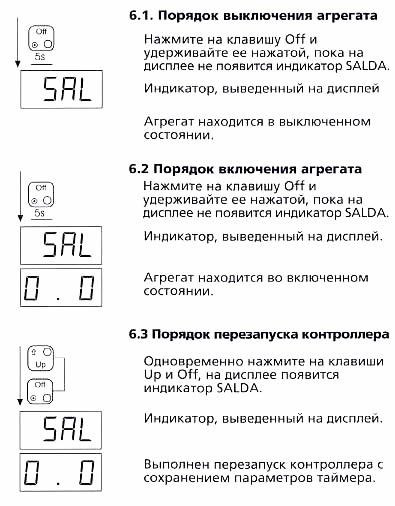

5. Назначение клавиш 6. Порядок включения I выключения

7. Режим ручного управления 1. При переходе на этот режим установленная программа таймера подавляется и агрегат будет работать исходя из заданных пользователем установок режима ручного управления (скорости вентилятора и температуры). 7.2. Если Вы задаете автоматический режим управления (Automatic control), то уставки режима ручного управления Manual будут действительны до наступления запрограммированного по таймеру события. Режим Manual удобен в том случае, если Вы желаете временно изменить параметры функционирования, не меняя при этом уставок таймера.

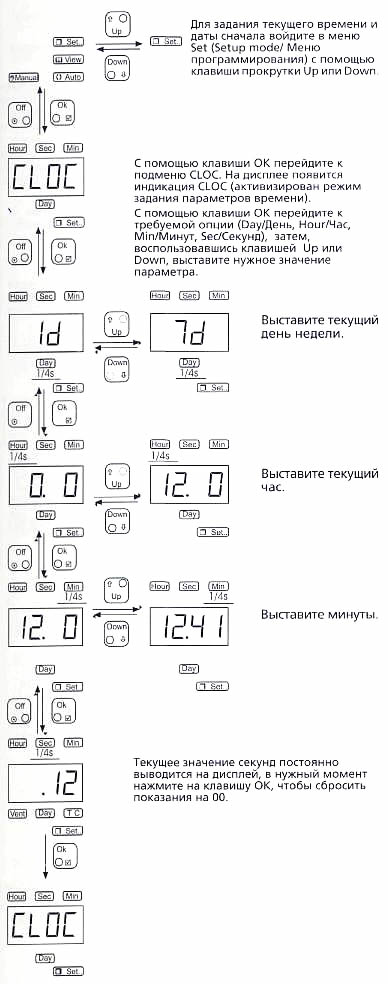

8. Задание текущего времени и даты 8.1. Порядок задания текущего времени и даты

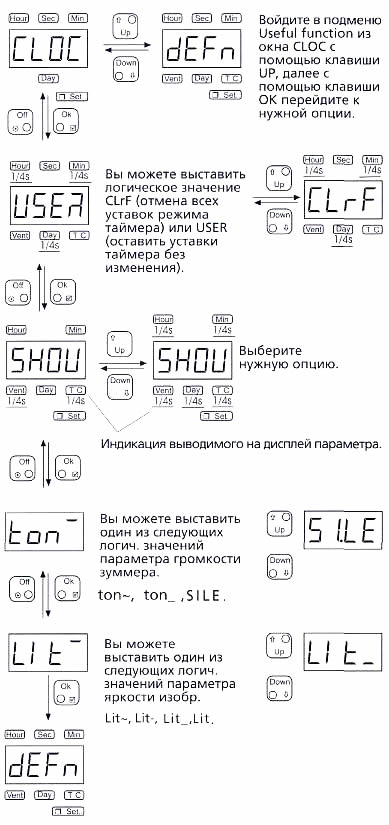

9. Дополнительные функции 9.1. Подменю дополнительных функций Useful function меню Setup mode позволяет отменять программу таймера (Timer Shedule), считывать уставки и функции (Show function), регулировать громкость зуммера (Buzzer tone function) и яркость изображения (Brightness adjustment).

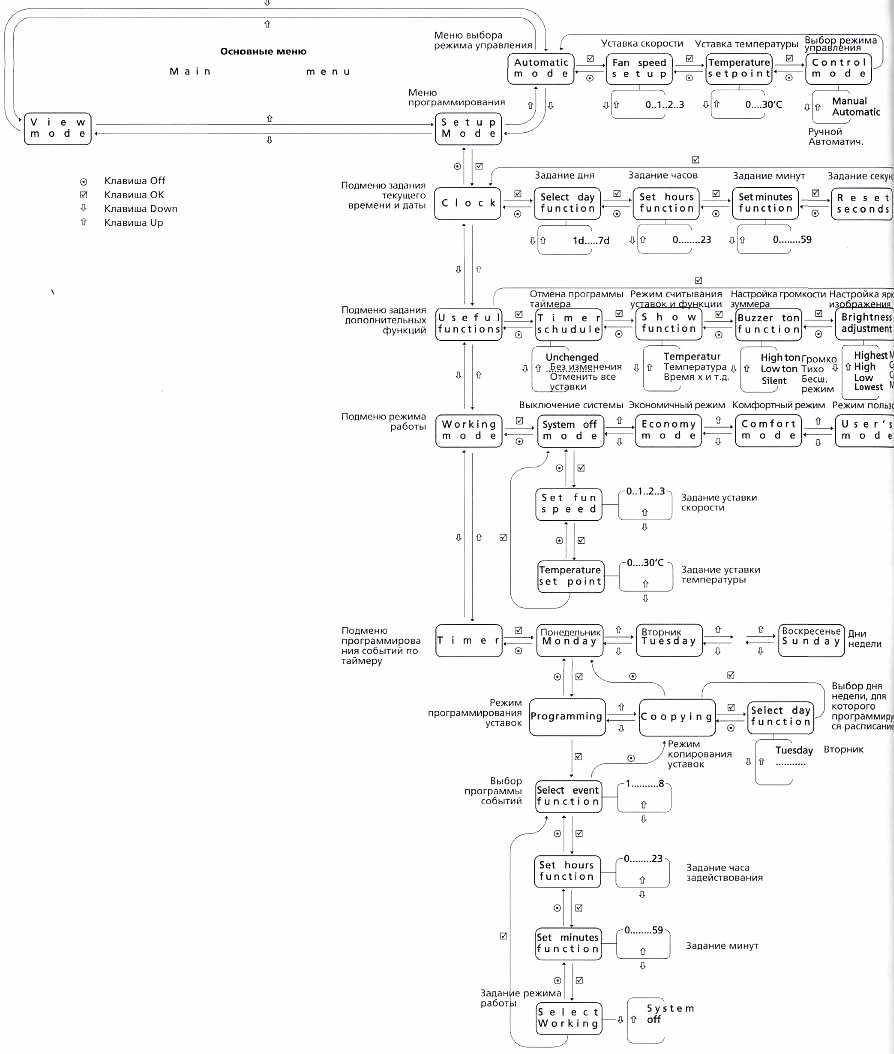

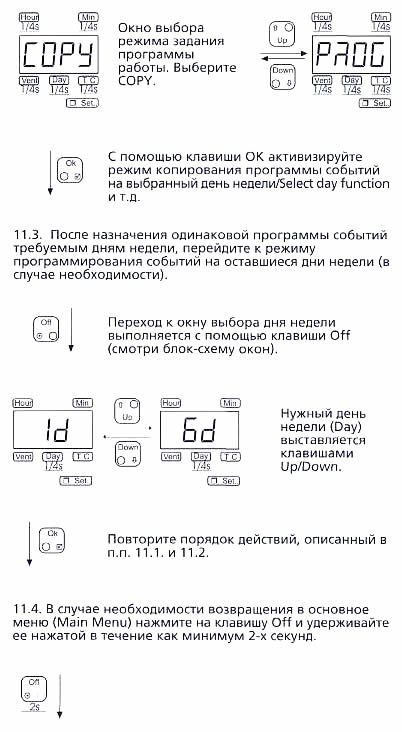

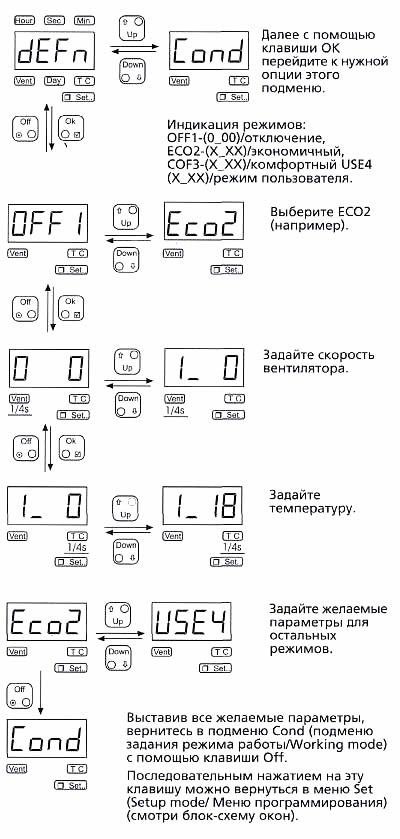

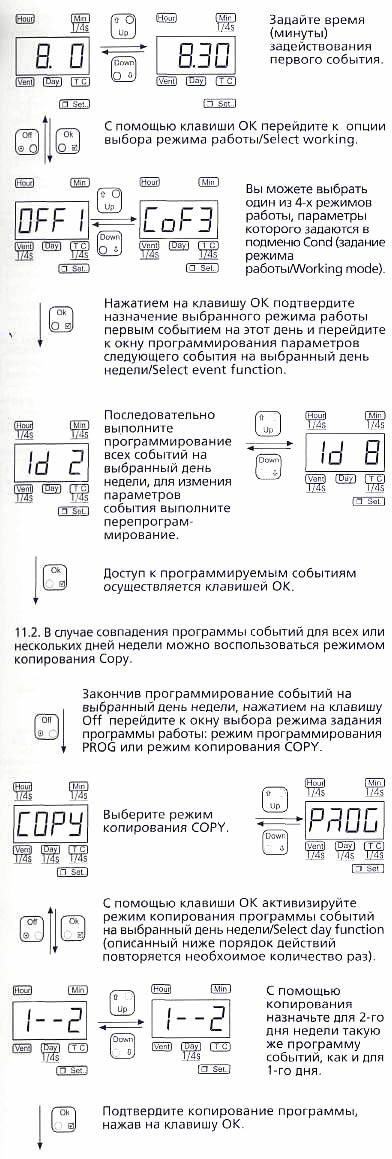

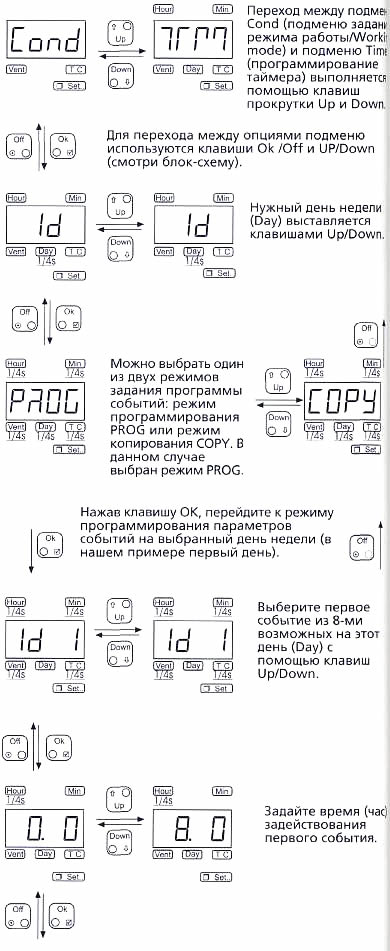

12. Блок-схема окон меню

13. Выявление неисправностей

13.1. Если контроллер не включается и индикатор питания не высвечивается после включения, отключите подачу питания на агрегат RISV-XXXX, откройте крышку контроллера и проверьте предохранитель FU1.

13.2. После подачи питания или при помехах в сети может возникнуть сбой показаний дисплея, сбой программы таймера или будет отсутствовать реакция на нажатие клавиш. В этом случае перезагрузите контроллер, одновременно нажав на клавиши UP и OFF (смотри раздел 6.3). Если это не помогает, то отключите подачу питания на агрегат RISV-XXXX, откройте крышку контроллера, снимите перемычку PROG_MCLR, подождите 5 секунд, снова установите перемычку PROG MCL на место, закройте крышку контроллера и подайте питание на агрегат RISV-XXXX.

13.3. Появление индикации обозначает задействование функции антизаморозки (в этом случае никаких дополнительных действий предпринимать не требуется).

13.4. Появление индикации обозначает возникновение опасного режима работы. Удостоверьтесь в том,

что неисправность действительно существует, нажав на любую клавишу. Если индикация не изменилась, то отключите подачу питания на агрегат RISV-XXXX, устраните неисправность и снова подайте питание на агрегат RISV- XXXX. На дисплее опять высветится сообщение ALAR.

Нажав на любую клавишу, удостоверьтесь в том, что неисправность устранена: в случае отсутствия ошибки система переходит на автоматический режим работы.
