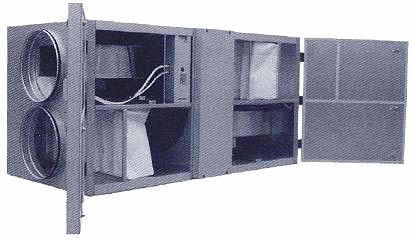

Приточно-вытяжные установки Ventrex RISV-R 2000, 3000, 4000 с роторным рекуператором
Приточно-вытяжные установки RISV-R представляют собой укомплектованный моноблочный агрегат, содержащий приточный и вытяжной вентиляторы, электрический или водяной калорифер, приточный и вытяжной фильтры. Система автоматики не входит в базовую комплектацию и может быть заказана отдельно. Все компоненты смонтированы в корпусе, изготовленном из оцинкованной стали и имеющем слой теплоизоляции толщиной 50 мм (минеральная вата). Установки выпускаются в 4 вариантах компоновки - А, В, С, D.
Установки отличают низкий уровень шума, высокая (75-80%) эффективность роторного рекуператора. Каждый агрегат проходит индивидуальное тестирование на заводе-изготовителе.

Основные характеристики
| Модель | RISV 2000-R | RISV 3000-R | RIRSV 4000-R |
| Расход воздуха, м3/ч Габаритные размеры (Д х Ш х В), мм | 2000 1800x906x900 | 3000 2100 х 1205x1200 | 4000 2100 х 1205x1200 |
| Присоединительные размеры патрубков, мм Эл. питание | 400 | 400 3~,400 В/50 Гц | 800 х 500 х 70 |
| Вытяжной вентилятор, Вт/А/об/мин | 1500/2,60/1310 | 2500/4,1/1380 | 3700/6,0/1320 |
| Приточный вентилятор, Вт /А /об/мин | 1500/2,60/1310 | 2500/4,1/1380 | 3700/6,0/1320 |
| Мощность электрокалорифера, кВт (для агрегатов с электрокалориферами) | 9 | 15 | 18 |
| Мощность водяного калорифера, кВт (для агрегатов с водяными калориферами) - вода 80/60°С | 11,32 | 14,7 | 25,1 |
| Управление вентиляторами | Пятиступенчатое | Пятиступенчатое | Пятиступенчатое |
| Фильтры (приточный и вытяжной) | | EU5 | |
Габаритные размеры установок

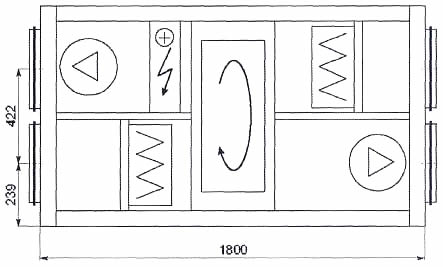

Ventrex RISV 2000-R

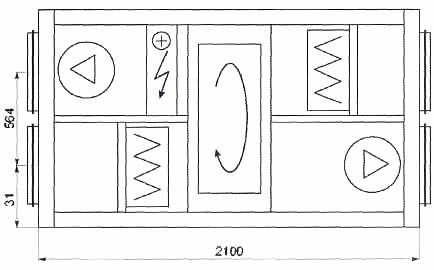

Ventrex RISV 3000-R

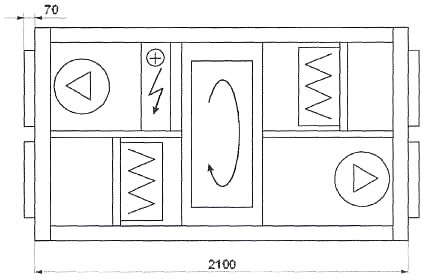

Ventrex RISV 4000-R

Расходно-напорные характеристики

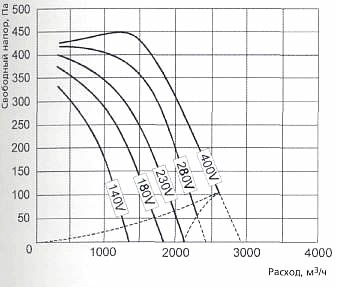

Ventrex RISV2000-R

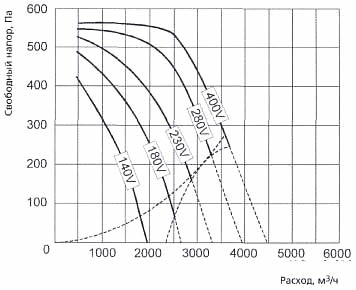

Ventrex RISV 3000-R

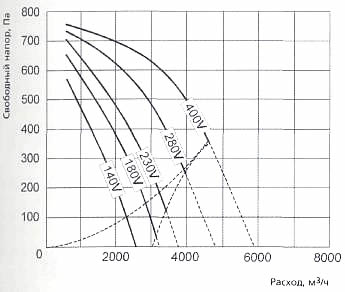

Ventrex RISV4000-R
Акустические характеристики
Ventrex RISV2000-R
| | Октавные полосы частот, Гц |
| | Общий | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|
Приток |
| LWA, на входе | dB(A) | 63 | 51 | 55 | 58 | 59 | 55 | 48 | 36 | 24 |
| LWA, на выходе | dB(A) | 83 | 67 | 72 | 76 | 75 | 78 | 71 | 69 | 52 |
| Вытяжка |
| LWA, на входе | dB(A) | 62 | 53 | 56 | 55 | 56 | 50 | 43 | 37 | 42 |
| LWA, на выходе | dB(A) | 84 | 85 | 74 | 76 | 76 | 81 | 72 | 70 | 63 |
|
К окружению |
| LWA, к окружению | dB(A) | 62 | 45 | 58 | 58 | 46 | 46 | 37 | 37 | 30 |
Ventrex RISV 3000-R
| | Октавные полосы частот, Гц |
| | Общий | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| Приток |
| LWA, на входе | dB(A) | 62 | 55 | 55 | 55 | 52 | 53 | 50 | 45 | 40 |
| LWA, на выходе | dB(A) | 84 | 73 | 71 | 76 | 77 | 77 | 76 | 73 | 68 |
| | | | | | Вытяжка | | | | |
| LWA, на входе | dB(A) | 62 | 55 | 55 | 55 | 52 | 53 | 50 | 45 | 40 |
| LWA, на выходе | dB(A) | 85 | 68 | 69 | 76 | 78 | 80 | 77 | 74 | 73 |
| К окружению |
| LWA, к окружению | dB(A) | 64 | 55 | 60 | 58 | 52 | 55 | 49 | 49 | 42 |
Ventrex RISV4000-R
| | Октавные полосы частот, Гц |
| | Общий | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| Приток |
| LWA, на входе | dB(A) | 68 | 64 | 61 | 61 | 56 | 56 | 55 | 57 | 52 |
| LWA, на выходе | dB(A) | 87 | 71 | 73 | 78 | 81 | 82 | 79 | 75 | 70 |
| | | | | | Вытяжка | | | | |
| LWA, на входе | dB(A) | 68 | 58 | 59 | 58 | 52 | 60 | 60 | 62 | 55 |
| LWA, на выходе | dB(A) | 87 | 71 | 72 | 78 | 80 | 82 | 79 | 75 | 69 |
| К окружению |
| LWA, к окружению | dB(A) | 67 | 53 | 61 | 55 | 55 | 58 | 61 | 59 | 53 |
Дополнительные опции и аксессуары установок Ventrex с водяным калорифером
Таблица аксессуаров для установок Ventrex RISV-R (400 - 4000)
| | 400-R | 400W-R | 700-R | 700W-R | 1500-R | 1500W-R | 2000-R | 2000W-R | 3000-R | 3000W-R | 4000-R |
| Воздушные заслонки |
| SKM 125 | | | | | | | | | | | |
| SKM 160 | * | * | | | | | | | | | |
| SKM 250 | | | * | * | | | | | | | |
| 5КМ 200 | | | | | | | | | | | |
| SKM315 | | | | | | | | | | | |
| SKM 400 | | | | | * | * | * | * | * | * | |
| SSK 800x500 | | | | | | | | | | | * |
| Привод воздушной заслонки |
| 228-230-05 | * | * | * | * | * | * | | * | * | * | * |
| 2275-230-05 | | | | | | * | | * | * | |
| Смесительный узел |
| RMG 3-1.0 | | * | | * | | * | | | | |
| RMG 3-1,6 | | | | | | | * | | | |
| RMG 3-2,5 | | | | | | | | | | * | |
| RMG 3-4,0 | | | | | | | | | | | |
| 3-ходовой клапан |
| VXP 45.10-1,0 | | * | | * | | * | | | | | |
| VXP 45.10-1,6 | | | | | | | * | | | |
| VXP 45.15-2,5 | | | | | | | | | | * | |
| VXP 45.20-4,0 | | | | | | | | | | | |
| Привод водяного клапана 24 VAC(0..10VDC) |
| SSB61 | | * | | * | | * | | * | | * | |
|
