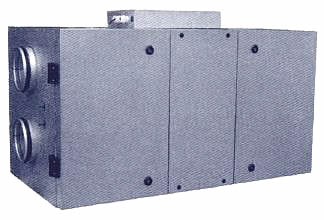

Приточно-вытяжные установки Ventrex RISV-R 400, 700, 1500 с роторным рекуператором


Приточно-вытяжные установки серииПриточно-вытяжные установки RISV-R представляют собой укомплектованный моноблочный агрегат, содержащий приточный и вытяжной вентиляторы, электрический или водяной калорифер, приточный и вытяжной фильтры, а также встроенную систему автоматики. Все компоненты смонтированы в корпусе, изготовленном из оцинкованной стали и имеющем слой теплоизоляции толщиной 50 мм (минеральная вата).

Установки выпускаются в 4 вариантах компоновки - А, В, С, D (см. схему).

Установки отличают низкий уровень шума, высокая (75-80%) эффективность роторного рекуператора, наличие встроенной автоматики. Каждый агрегат проходит индивидуальное тестирование на заводе-изготовителе.

Управление агрегатом осуществляется с пульта дистанционного управления (простого RISV-R или 4 программируемого RI5PPV), позволяющих устанавливать температуру приточного воздуха и осуществлять 3-ступенчатое регулирование скоростей вентиляторов.

Ventrex RISPPV

Ventrex RISPPV

Ventrex RISPV

Ventrex RISPV

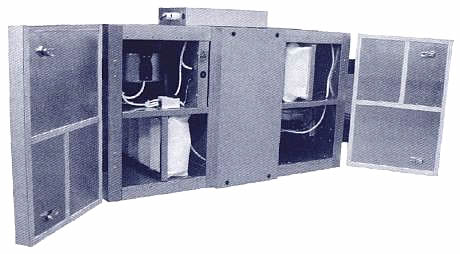

ventrex - 00473.jpg

Основные характеристики

МодельRISV 400-RRISV 700-RRISV1500-R
Расход воздуха, м34007001500
Габаритные размеры (Д х Ш х В), мм1100x606x6701220x706x7001800x906x900
Присоединительный диаметр патрубков, мм160250400
Эл.питание1 ~,230 В/50 Гц3~,400 B+N/50 Гц
Вытяжной вентилятор, Вт/А/об./мин210/0,92/1850255/1,12/2000780/3,4/1230
Приточный вентилятор, Вт/А/об./мин210/0,92/1850255/1,12/2000780/3,4/1230
Мощность электрокалорифера, кВт
(для агрегатов с электрокалориферами)
126
Мощность водяного калорифера, кВт
(для агрегатов с водяными калориферами) - вода 80/60°С
2,74,89,7
Управление вентиляторамиЭлектронное, трехступенчатое с пульта ДУ
Управление температурой приточного воздухаЭлектронное
Фильтры (приточный и вытяжной)EU5

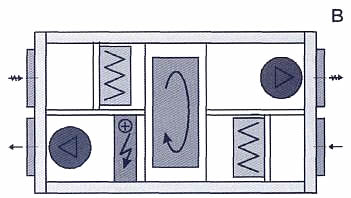

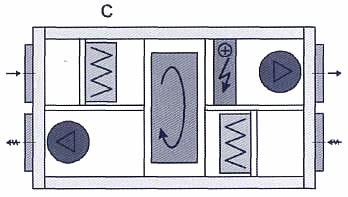

Варианты исполнения установок Ventrex RISV-R

варианты исполнения установок Ventrex RISV-Rварианты исполнения установок Ventrex RISV-R
варианты исполнения установок Ventrex RISV-Rварианты исполнения установок Ventrex RISV-R

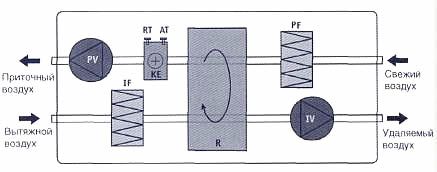

Основные компоненты установок Ventrex RISV-R

основные компоненты установок Ventrex RISV-R

IV      Вытяжной вентилятор

PV     Приточный вентилятор

R        Роторный рекуператор

КЕ     Электрокалорифер

PF      Фильтр приточного воздуха EU5

IF       Фильтр вытяжного воздуха EU5

RT     Термозащита с ручным перезапуском

AT     Термозащита с автоматическим перезапуском

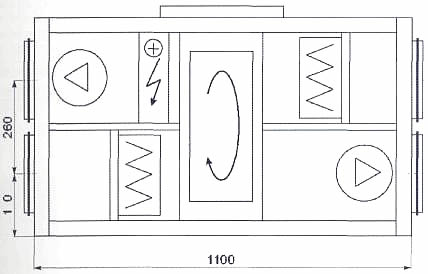

Габаритные размеры установок

Ventrex RISV400-R

габаритные размеры установок Ventrexгабаритные размеры установок Ventrex

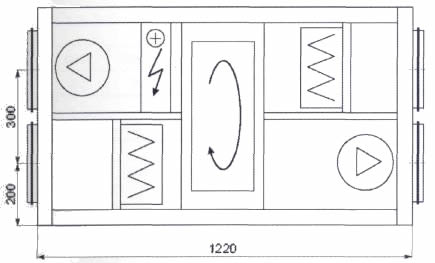

Ventrex RISV 700-R

габаритные размеры установок Ventrexгабаритные размеры установок Ventrex

Ventrex RISV 1500-R

габаритные размеры установок Ventrexгабаритные размеры установок Ventrex

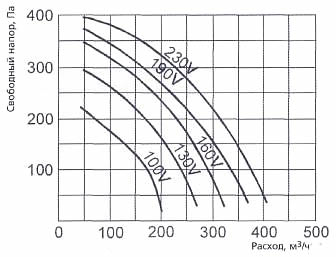

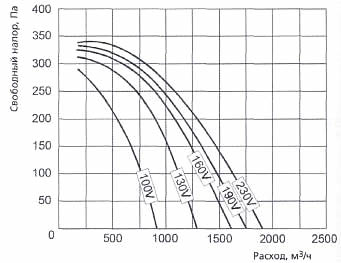

Расходно-напорные характеристики установок

Ventrex RISV 400-R

расходно-напорные характеристики установок Ventrex

Ventrex RISV 1500-R

расходно-напорные характеристики установок Ventrex

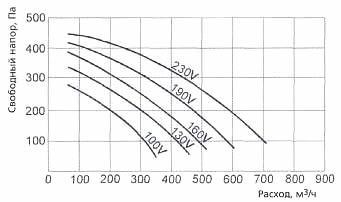

Ventrex RISV 700-R

расходно-напорные характеристики установок Ventrex

Акустические характеристики

Ventrex RISV 400-R

 В помещениеВ воздуховод
Частота, Гц61631252505001000200040008000
LAdB(A)6159585657555553

Ventrex RISV 700-R

 В помещениеВ воздуховод
Частота, Гц76631252505001000200040008000
LAdB(A)7769596769696460

Ventrex RISV 1500-R

  Общий
уровень
В воздуховод
Частота, Гц  631252505001000200040008000
 Приток, всасывание645754615348444136
 Приток, выхлоп786767737271686659
LAdB(A)Вытяжка, всасывание595350535345413835
 Вытяжка, выхлоп796665737272696761
 В помещение473942452628232325
