Приточно-вытяжные установки Ventrex RISV 2000W, 3000W

с рекуперацией тепла номинальной производительностью 2000 и 3000 м3/час с водяным калорифером


•   Эффективные малошумные вентиляторы

•   Эффективность пластинчатого теплообменника не менее 60%

•    Подогрев воздуха водяным калорифером

•   Регулирование температуры приточного воздуха

•   Защита от обмерзания теплообменника

•    Низкий уровень шума

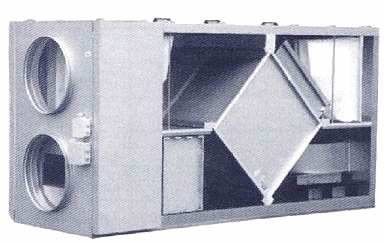

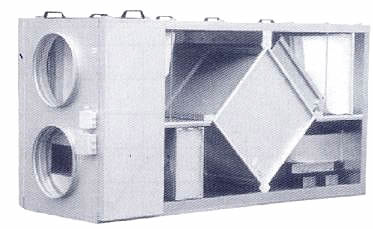

Ventrex RISV 2000W

Ventrex RISV 2000W

Ventrex RISV3000W

Ventrex RISV3000W

Тип агрегата2000W3000W
Номинальная производительность, м320003000
Габаритные размеры, мм1130x2100x7901130 х 2400 х 830
Диаметр воздуховодов, мм400
Электропитание380В/50Гц; 3~
Вентиляторы1.28 кВт/2.8 А, 1440 об./мин2.05 кВт/3.6 А, 1440 об./мин
Водяной нагреватель (т.ВодЫ 80/60°С)15.6 кВт19.5 кВт
Фильтр приточного воздухаEU5
Фильтр вытяжного воздухаEU5

У агрегата левого исполнения (VK) подключение свежего воздуха находится с левой стороны, у агрегата правого исполнения (VD) - с правой стороны.

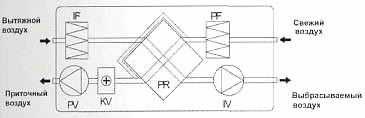

Блок-схема вентиляционного агрегата Ventrex RISV 2000W


блок-схема вентиляционного агрегата Ventrex RISV 2000W

IV         Вентилятор вытяжного воздуха

PV        Вентилятор приточного воздуха

PR         Пластинчатый теплообменник

PF         Фильтр свежего воздуха EUS

IF          Фильтр вытяжного воздуха EUS

KV        Водяной нагреватель Байпас

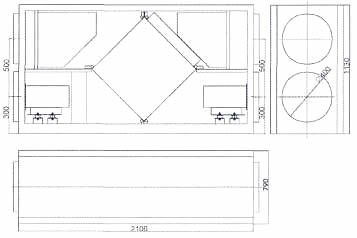

Габаритный чертеж вентиляционного агрегата Ventrex RISV 2000W

габаритный чертеж вентиляционного агрегата Ventrex RISV 2000W

1.   Рекуператор является левого исполнения, если, смотря по направлению приточного воздуха, он обслуживается слева (2000WK).

2.   Рекуператор является правого исполнения, если, смотря по направлению приточного воздуха, он обслуживается справа (2000WD).

3.   Подключение водяного нагревателя справа - 2000WKD или 2000WDD. Подключение водяного нагревателя справа - 2000WKK или 2000WDK.

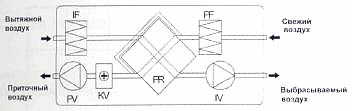

Блок-схема вентиляционного агрегата Ventrex RISV3000W

блок-схема вентиляционного агрегата Ventrex RISV3000W

IV         Вентилятор вытяжного воздуха

PV        Вентилятор приточного воздуха

PR         Пластинчатый теплообменник

PF         Фильтр свежего воздуха EU5

IF          Фильтр вытяжного воздуха EU5

KV        Водяной нагреватель Байпас

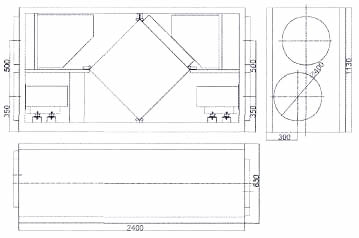

Габаритный чертеж вентиляционного агрегата Ventrex RISV 3000W

габаритный чертеж вентиляционного агрегата Ventrex RISV 3000W


Маркировка

1.  Агрегат левого исполнения (RISV 3000WK) имеет сторону обслуживания слева, глядя по направлению движения свежего воздуха.

2.   Агрегат правого исполнения (RISV 3000WD) имеет сторону обслуживания справа, глядя по направлению движения свежего воздуха.

3.   Подключение водяного калорифера справа - RISV 3000WKD или RISV 3000WDD. Подключение водяного калорифера слева - RISV 3000WKK или RISV 3000WDK.

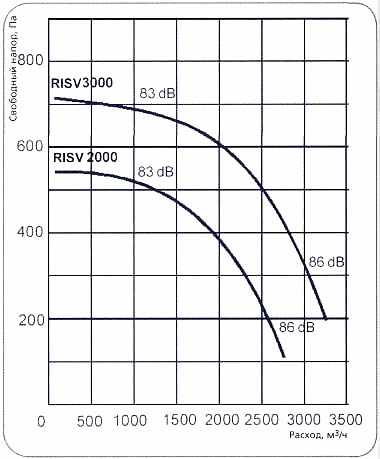

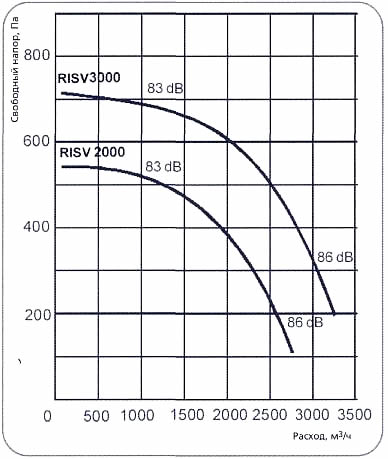

Производительность агрегатов

Приточный воздух

производительность агрегатов Ventrex

Вытяжной воздух

Вытяжной воздух

Диаграммы приведены с:

1. фильтрами класса EU5 для вытяжного и свежего воздуха;

2.  пластинчатым теплообменником;

3.  водяным калорифером.

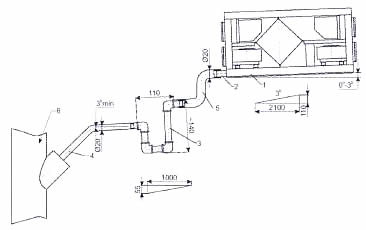

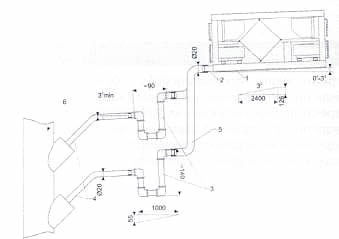

Схема устройства дренажа

После монтажа агрегат должен быть подключен к дренажной системе. К выходу дренажного патрубка должен быть подсоединен рукав (2). Система должна быть смонтирована, как показано на схеме: агрегат (1), сифон (3) и фановая система (6). Сифон должен находиться ниже уровня агрегата. Трубы (4,5) должны иметь уклон не менее 3е (55 мм снижения на 1 м длины). Перед первым пуском агрегата заполните дренажную систему водой и убедитесь, что обеспечен слив в фановую систему (б). При прокладке дренажа в помещении с температурой ниже 0°С необходимо принять меры для предотвращения его замерзания.

Ventrex RISV 2000W

Ventrex RISV 2000W

Ventrex RISV 3000W

Ventrex RISV 3000W
