Приточно-вытяжные установки Ventrex RISV 4000E, 4000W

с рекуперацией тепла номинальной производительностью 4000 м3/час


Производительность агрегатов

RISV4000E
RISV4000W
Приточный воздухВытяжной воздух
Расход, м3350040004500350040004500
Мощность, кВтСтатический напор, Па
1.1   200
1.5<300  <400200
2.2<700<500<300<700<500<300
3.0<900<800<600<900<800<700
4.0 900<900 900<900

Пpoизвoдитeльнocть агрегатов указана при следующих условиях:

1.  фильтры EU5 на притоке и вытяжке;

2.  пластинчатый теплообменник;

3.  электрокалорифер/водяной калорифер.


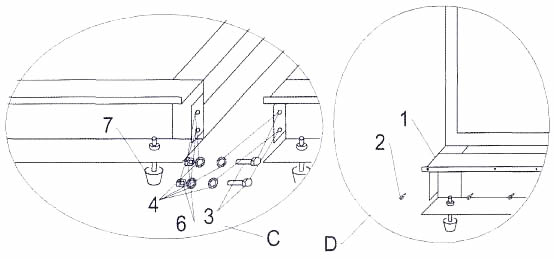

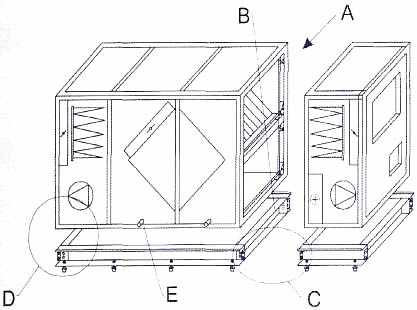

Монтаж

монтаж Ventrexмонтаж Ventrex
монтаж Ventrexмонтаж Ventrex

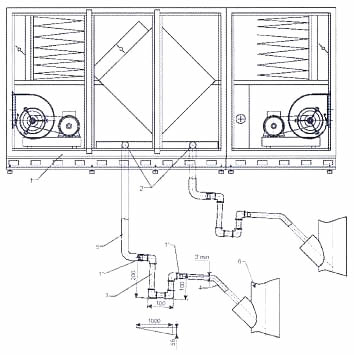

Схема устройства дренажа

схема устройства дренажа VentrexПосле монтажа агрегат должен быть подключен к дренажной системе. К выходу дренажного патрубка должен быть подсоединен рукав (2). Система должна быть смонтирована, как показано на схеме: агрегат (1), сифон (3) и фановая система (6). Сифон должен находиться ниже уровня агрегата. Трубы (4,5) должны иметь уклон не менее 3° (55 мм снижения на 1 м длины). Перед первым пуском агрегата заполните дренажную систему водой и убедитесь, что обеспечен слив в фановую систему (6). При прокладке дренажа в помещении с температурой ниже 0°С необходимо принять меры для предотвращения его замерзания.

RISV 4000E - приточно-вытяжная установка с электрокалорифером


    Эффективные малошумные вентиляторы

    Эффективность пластинчатого теплообменника 65% и выше

    Электрокалорифер

    Фильтры класса EU5 на притоке и вытяжке

     Байпасный клапан


Опционально поставляется комплексная система автоматики Ventrex и аксессуары.

Тип агрегатаRISV4000-1GERISV4000-2GE
Производительность, м34000
Напор, Па450
Габаритные размеры, мм3000x1470x740
Электропитание3-400 В/50 Гц
Вентилятор вытяжного воздуха2,2 кВт2,0/0,5 кВт
Вентилятор приточного воздуха2,2 кВт2,0/0,5 кВт
Количество скоростей вентиляторов12
Электрокалорифер27 кВт
Водяной калорифер-
Фильтр приточного воздухаEU5
Фильтр вытяжного воздухаEU5

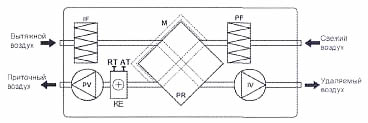

Блок-схема вентиляционного агрегата

блок-схема вентиляционного агрегата VentrexIV         Вентилятор вытяжного воздуха

PV        Вентилятор приточного воздуха

PR         Пластинчатый теплообменник

КЕ        Электрический нагреватель

PF         Фильтр свежего воздуха EU5

IF          Фильтр вытяжного воздуха EU3

М          Байпас

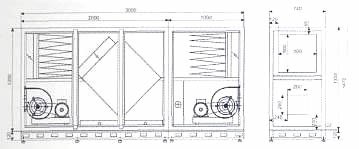

Габаритный чертеж вентиляционного агрегата Ventrex RISV 4000E

габаритный чертеж вентиляционного агрегата Ventrex RISV 4000E

Маркировка

У агрегата левого исполнения сторона обслуживания левая, глядя со стороны забора свежего воздуха.

У агрегата правого исполнения сторона обслуживания правая, глядя со стороны забора свежего воздуха.

При заказе агрегатов с водяным калорифером необходимо также указывать сторону, на которую выводить патрубки калорифера.

Ventrex RISV 4000W - приточно-вытяжная установка с водяным калорифером


   Эффективные малошумные вентиляторы

   Эффективность пластинчатого теплообменника до 70%

   Электрический или водяной калориферы

   Регулирование температуры приточного воздуха

   Защита от обмерзания теплообменника

   Низкий уровень шум

Тип агрегатаRISV4000-1GWRISV4000-1GW
Производительность, м34000
Напор, Па450
Габаритные размеры, мм3000x1470x740
Электропитание3-400 В/50 Гц
Вентилятор вытяжного воздуха2,2 кВт2,0/0,5 кВт
Вентилятор приточного воздуха2,2 кВт2,0/0,5 кВт
Количество скоростей вентиляторов12
Электрокалорифер27 кВт
Водяной калорифер26 кВт (вода 80/60°С)
Фильтр приточного воздухаEU5
Фильтр вытяжного воздухаEU5

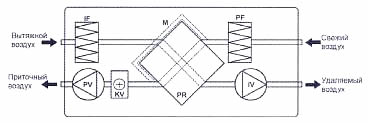

Блок-схема вентиляционного агрегата Ventrex RISV 4000W

блок-схема вентиляционного агрегата Ventrex RISV 4000WIV         Вентилятор для вытяжного воздуха

PV        Вентилятор для приточного воздуха

PR         Пластинчатый теплообменник

KV        Водяной нагреватель

PF         Фильтр свежего воздуха EU5

IF          Фильтр вытяжного воздуха EU3

М          Байпас

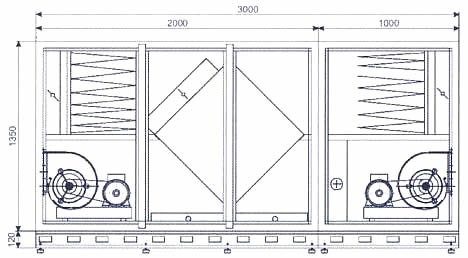

Габаритный чертеж вентиляционного агрегата Ventrex RISV 4000E

габаритный чертеж вентиляционного агрегата Ventrex RISV 4000Eгабаритный чертеж вентиляционного агрегата Ventrex RISV 4000E

Маркировка

У агрегата левого исполнения сторона обслуживания левая, глядя со стороны забора свежего воздуха.

У агрегата правого исполнения сторона обслуживания правая, глядя со стороны забора свежего воздуха.

При заказе агрегатов с водяным калорифером необходимо также указывать сторону, на которую выводить патрубки калорифера.
