Приточно-вытяжные установки Ventrex RISV 400W, RISV 700W, RISV 1500W с водяным калорифером

•   Эффективные малошумные вентиляторы

•   Эффективность пластинчатого теплообменника не менее 60%

•   Водяной калорифер

•   3-ступенчатое регулирование расхода воздуха

•   Регулирование температуры приточного воздуха

•   Защита от обмерзания калорифера и рекуператора

•   Низкий уровень шума

•   Легкость монтажа агрегата

•   Доступ для обслуживания агрегата с обеих сторон

•   Встроенная автоматика

•   Байпасный клапан для переключения зима/лето (только у модели RISV 1500 W)

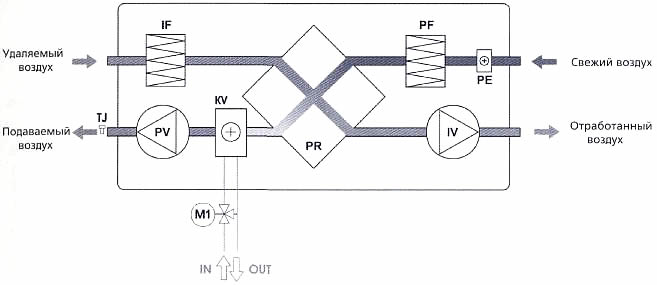

Блок-схема вентиляционного агрегата

Ventrex RIS 400W, RIS 700W

IV Вытяжной вентилятор PV Вентилятор приточного воздуха PR Пластинчатый теплообменник KV Водяной нагреватель	PF Фильтр свежего воздуха EU5 IF Фильтр вытяжного воздуха EU3 PJ Датчик обледенения теплообменника TJ Температурный датчик на притоке РЕ Предварительный нагреватель Ml Дополнительно поставляемые 3-ходовой клапан с приводом

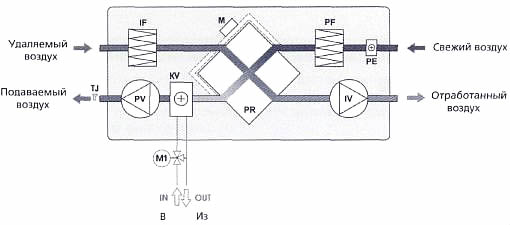

Ventrex RISV 1500W

IV Вентилятор вытяжного воздуха PV Вентилятор приточного воздуха PR Пластинчатый теплообменник KV Водяной калорифер PF Фильтр свежего воздуха EUS IF Фильтр для вытяжного воздуха EU3 TJ Температурный датчик приточного воздуха М Байпас N11 Дополнительно поставляемые смесительный клапан и привод

Габаритный чертеж вентиляционного агрегата

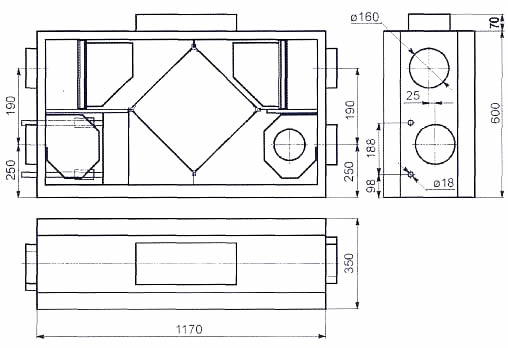

Ventrex RISV 400 W

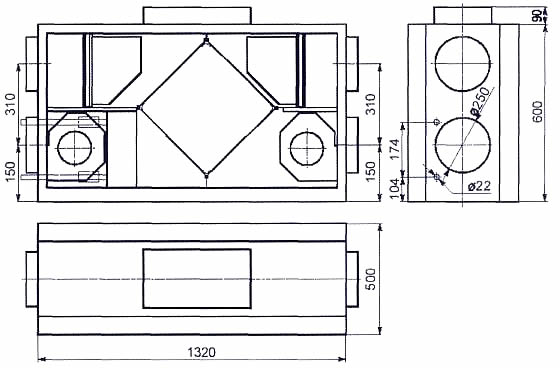

Ventrex RISV 700 W

Уровень шума

Управление и принцип действия автоматики

Скорость и температура регулируются с пульта дистанционного управления вентиляционного агрегата, устанавливаемого на стене или в стенном углублении. Электрический подогреватель рекуператора имеет защиту от перегрева. В случае срабатывания защиты необходимо найти и устранить причину срабатывания, после чего восстановить исходное состояние нажатием кнопки RESET.

ВНИМАНИЕ: агрегат предназначен для установки в помещении. В наружном исполнении агрегат поставляется по специальному запросу.

Управление производительностью водяного калорифера осуществляется клапаном. Клапан открывается/закрывается при помощи привода. На обратной воде установлен термостат для измерения температуры воды и выработки сигнала на открытие/закрытие клапана. В случае падения температуры воды ниже установленного значения клапан остается полностью открытым и агрегат останавливается. Клапан с приводом в базовую комплектацию не входят.

Принцип действия защиты теплообменника от замерзания

Защита теплообменника от замерзания имеет два уровня. Первый уровень включается, когда температура теплообменника, если воздух в помещении сухой, падает ниже +1°С. В этом случае включается электрический подогреватель, нагревающий приточный воздух для достижения нормальной температуры теплообменника. Если по истечении заданного времени температура не повышается, включается второй этап защиты от замерзания - скорость вращения вентилятора снижается и поддерживается до тех пор, пока вытяжной воздух не поднимет температуру теплообменника. Если воздух в помещении влажный, защита от замерзания включается, когда температура теплообменника падает ниже +3°С.

Работа Ventrex в летнее время

Когда наружный воздух достаточно теплый, необходимости в рекуперации тепла нет. В этом случае рекомендуется заменить теплообменник летней кассетой, которая поставляется отдельно.

Аварийная сигнализация

Автоматика управления рекуператором позволяет вводить внешний аварийный сигнал (NC контакты), например, отдатчика загрязнения фильтров или пожарной сигнализации.

Обслуживание вентиляционного агрегата

Перед тем, как открывать дверцу агрегата, необходимо отключить его от электросети и подождать около 2 минут до полной остановки вентиляторов.

Для обеспечения качественного климата в помещениях необходима очистка теплообменника и фильтров по мере их загрязнения. Грязные фильтры увеличивают сопротивление воздуха, уменьшая тем самым расход воздуха в помещение. Кроме того, увеличивается количество бактерий в воздушном фильтре. Фильтрующие материалы требуется чистить 1-2 раза в год. Использовать сначала сухую чистку пылесосом, затем промыть теплой водой с мылом. Фильтр следует менять ежегодно.

Теплообменник следует очищать раз в год. Следует осторожно вытащить кассету, погрузить ее в емкость с теплой водой с мылом (не применять соду) и промыть. Затем прополоскать горячей водой и дать высохнуть.

Крыльчатку вентиляторов необходимо проверять и очищать раз в год. Для чистки следует использовать щетку или пылесос.

ВНИМАНИЕ! Запрещается промывать крыльчатку водой.
