Приточно-вытяжные установки Ventrex RISV 5000E, 5000W

с рекуперацией тепла номинальной производительностью 5000 м3/час


Производительность агрегатов Ventrex RISV 5000E, 5000W

RISV 5000E
RISV 5000W		Приточный воздухВытяжной воздух
Расход, м3/час450050005500450050005500
Мощность, кВтПадение давления, Па
1,5200  <500<400
2,2<500<300 <500<400
3,0<800<600<400<800<700<400
4,0900<900<800900<900<800

Производительность агрегатов указана при следующих условиях:

1.   Фильтры EU5 на притоке и вытяжке.

2.   Пластинчатый теплообменник.

3.   Электрокалорифер / водяной калорифер.

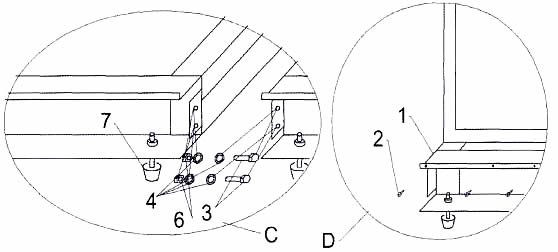

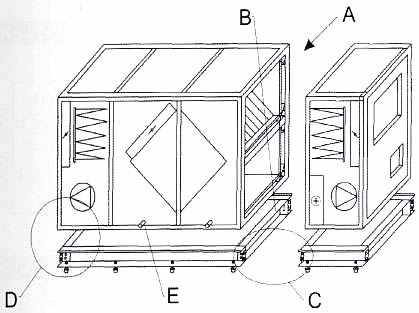

Монтаж

монтаж Ventrexмонтаж Ventrex
монтаж Ventrexмонтаж Ventrex

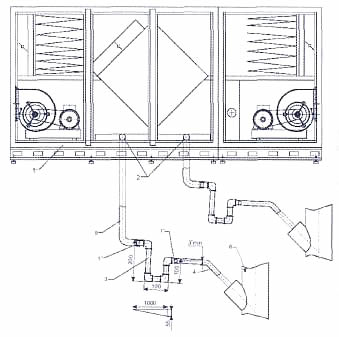

Схема устройства дренажа

схема устройства дренажа VentrexАгрегат смонтирован на раме так, чтобы обеспечить уклон до 3° в сторону дренажных патрубков. Не допускается такой монтаж агрегата, при котором сторона с патрубками для слива конденсата будет выше противоположной.

Схема устройства дренажа представлена ниже. Уклон дренажных трубопроводов должен быть не менее 55 мм на 1 м трубы (3). Перед запуском агрегата сифон должен быть заполнен водой (около 0,5 л). Дренаж должен быть проложен в помещении, где температура не опускается ниже 0°С, в противном случае он должен быть теплоизолирован. Сифон должен быть установлен ниже уровня агрегата.

Ventrex RISV 5000E - приточно-вытяжная установка с электрокалорифером


Описание и технические характеристики Ventrex RISV 5000E

Эффективные малошумные вентиляторы

Эффективность пластинчатого теплообменника 65% и выше

Электрокалорифер

Фильтры класса EU5 на притоке и вытяжке

Байпасный клапан

Опционально поставляется комплексная система автоматики и аксессуары.

Тип агрегатаRISV 5000-1G ЕRISV 5000-2G Е
Номинальная производительность, м3/ч5000
Габаритные размеры, мм3000 х 1470x990
Тип вентилятораОдноскоростнойДвухскоростной
Электропитание380 В/50 Гц; 3~
Вентилятор вытяжного воздуха3 кВт(1420об./мин)2,5/0,65 кВт (1400/700об./мин)
Вентилятор вытяжного воздуха3 кВт(1420об./мин)2,5/0,65 кВт (1400/700об./мин)
Электрокалорифер, кВт39 кВт
Фильтры приточного воздухаEU5
Фильтр вытяжного воздухаEU5

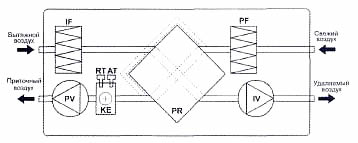

Блок-схема вентиляционного агрегата RISV 5000E

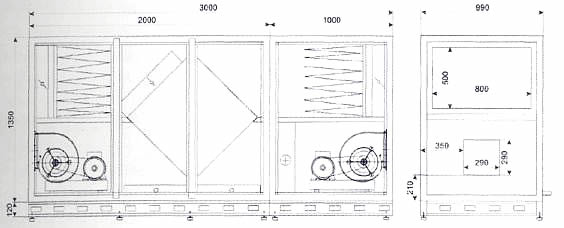

габаритный чертеж вентиляционного агрегата RISV 5000E

габаритный чертеж вентиляционного агрегата RISV 5000E

IV          Вентилятор вытяжного воздуха

PV         Вентилятор приточного воздуха

PR         Пластинчатый теплообменник

КЕ         Электрический нагреватель

PF         Фильтр свежего воздуха EU5

IF          Фильтр вытяжного воздуха EU3

RT         Термозащита с ручным перезапуском

AT         Термозащита с автоматическим перезапуском


Маркировка

1.   Агрегат левого исполнения (RISV 5000EK) имеет сторону обслуживания слева, глядя по направлению движения свежего воздуха.

2.   Агрегат правого исполнения (RISV 5000ED) имеет сторону обслуживания справа, глядя по направлению движения свежего воздуха

Ventrex RISV 5000W - приточно-вытяжная установка с водяным калорифером


Описание и технические характеристики Ventrex RISV 5000W

   Эффективные малошумные вентиляторы

   Эффективность пластинчатого теплообменника 65% и выше

   Водяной калорифер

   Фильтры класса EU5 на притоке и вытяжке

   Байпасный клапан

   Опционально поставляется комплексная система автоматики и аксессуары.

Тип агрегатаRISV 5000-1G WRISV 5000-2G W
Номинальная производительность, м3/ч5000
Габаритные размеры, мм3000 х 1470x990
Тип вентилятораОдноскоростнойДвухскоростной
Электропитание380 В/50 Гц; 3~
Вентилятор вытяжного воздуха3 кВт(1420об./мин)2,5/0,65 кВт (1400/700 об./мин)
t Вентилятор вытяжного воздуха3 кВт(1420об./мин)2,5/0,65 кВт (1400/700 об./мин)
Водяной калорифер, кВт32 кВт
Температура воды, вход/выход, °С80/60
Фильтры приточного воздухаEU5
Фильтр вытяжного воздухаEU5

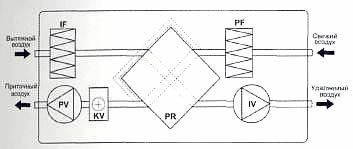

Блок-схема вентиляционного агрегата Ventrex RISV 5000W

блок-схема вентиляционного агрегата Ventrex

IV         Вентилятор вытяжного воздуха

PV        Вентилятор приточного воздуха

PR         Пластинчатый теплообменник

KV        Водяной калорифер

PF         Фильтр свежего воздуха EU5

IF          Фильтр вытяжного воздуха EU3


Маркировка Ventrex RISV 5000W

1,  Агрегат левого исполнения (RISV 5000WK) имеет сторону обслуживания слева, глядя по направлению движения свежего воздуха.

2.  Агрегат правого исполнения (RISV 5000WD) имеет сторону обслуживания справа, глядя по направлению движения свежего воздуха.

Подключение водяного калорифера справа - RISV 5000WKD или RISV 5000WDD. Подключение водяного калорифера слева - RISV 5000WKK или RISV 5000WDK


Габаритный чертеж вентиляционного агрегата Ventrex RISV 5000W

габаритный чертеж вентиляционного агрегата Ventrex RISV 5000W

Дополнительные опции и аксессуары для установок Ventrex с водяным калорифером

Таблица аксессуаров для установок Ventrex RISV (260 - 5000)

 260V400400W400Р400V700700W700Р700V15001500W1500V20002000W30003000W40004000W50005OOOW
Воздушные заслонки
SKM 125*
SKM 160 ****
SKM 250     ***
SKM 200        *
5КМ315         ***
SKM 400            ****
SSK 800x500
Привод воздушной заслонки
228-230-05             * * **
227S-230-05            * * *
Смесительный узел
RMG 3-1,0  *   *   *
RMG 3-1,6
RMG 3-2,5             * *
RMG 3-4,0                 * *
3-ходовой клапан
VXP 45.10-1,0  *   *   *
VXP 45.10-1,6
VXP 45.15-2,5             * *
VXP 45.20-4,0                 * *
Привод водяного клапана 24 VAC(0..10VDC)
SSB61  *   *   *     * *  *

примечание: в моделях Ventrex RISV 4000 и RISV 5000 воздушная заслонка входит в базовую комплектацию
