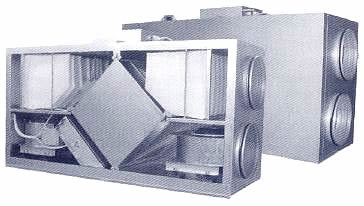

Приточно-вытяжные установки Ventrex RISV 700, 700V, 700P

с рекуперацией тепла номинальной производительностью 700 м3/час


•   Эффективные малошумные вентиляторы

•   Эффективность пластинчатого теплообменника не менее 60%

•   Электрический подогрев воздуха

•   3-х ступенчатое регулирование расхода воздуха

•   Регулирование температуры приточного воздуха

•   Защита от обмерзания теплообменника

•   Низкий уровень шума

•   Легкость монтажа агрегата

Ventrex RISV 700

Ventrex RISV 700

Ventrex RISV 700V

Ventrex RISV 700V

Ventrex RISV 700P

Ventrex RISV 700P

Тип агрегата700700V700Р
Номинальная производительность, м3700
Габаритные размеры, мм600x1170x500845x950x4621200x300x790
Диаметр воздуховодов, мм250200250
Электропитание220 В/50 Гц
Вентилятор вытяжного воздуха230Вт/1,0А2300об./мин295Вт/1,ЗА2250об./мин
Вентилятор приточного воздуха280Вт/1,25А2550об./мин295Вт/1,ЗА2250об./мин
Управление вентиляторами3-ступенчатое, с пульта ДУ
Электронагреватель3,0 кВт
Подогреватель теплообменника1,2 кВт
Регулировка температуры воздухаЭлектронная
Фильтр приточного воздухаEU5
Фильтр вытяжного воздухаEU3
Вес, кг769051

У агрегата левого исполнения (VK) подключение свежего воздуха находится с левой стороны, у агрегата правого исполнения (VD) - с правой стороны.

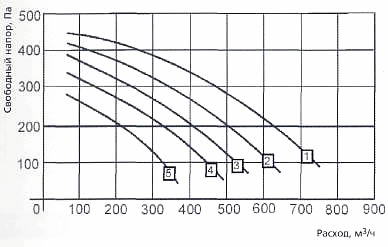

Производительность вентиляционного агрегата

производительность вентиляционного агрегата Ventrex

1. Диаграмма приточного воздуха агрегатов указана с фильтром класса EU5.

2.  На диаграмме зависимости расхода воздуха от давления показаны для 5 разных напряжений питания вентиляторов, изменяемых автотрансформатором. Трансформатор регулировки скорости вентиляторов имеет 5 ступеней, из них могут быть выбраны 3 для управления с пульта.

Напряжение, В230190160130100
Кривая12345

Уровень шума

Расход воздуха, м3В помещениеВ канал
LA, dB(A)Полосы частоты октавы, Гц
631252505001000200040008000
700757568586567686258

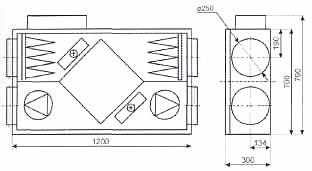

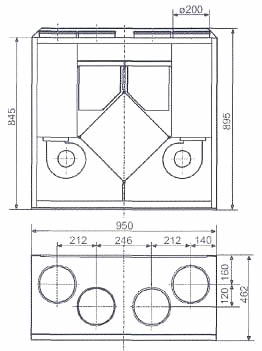

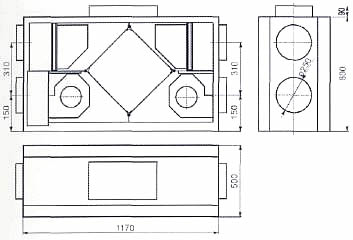

Габаритный чертеж вентиляционного агрегата

Ventrex RISV 700 Ventrex RISV 700Ventrex RISV 700V

Ventrex RISV 700V

Ventrex RISV 700P

Ventrex RISV 700P

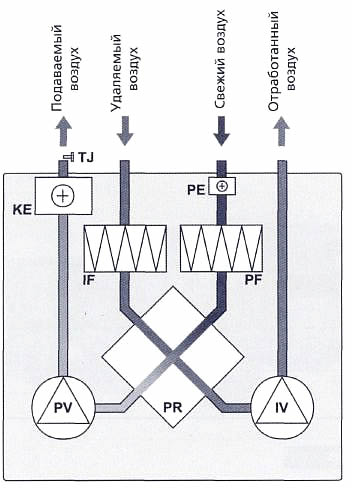

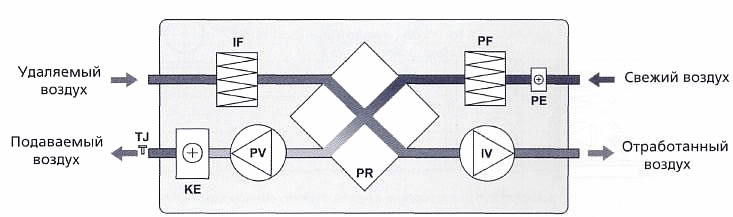

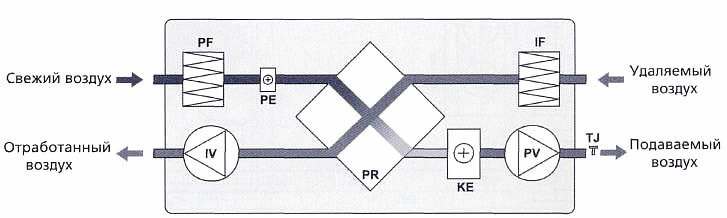

Блок-схема вентиляционного агрегата

Ventrex RISV 700V

Ventrex RISV 700V

IV          Вытяжной вентилятор

PV         Вентилятор приточного воздуха

PR         Пластинчатый теплообменник

КЕ         Электронагреватель

РЕ          Предварительный нагреватель

PF          Фильтр свежего воздуха EU5

IF           Фильтр на вытяжке EU3 (для RISV 700P EUS)

TJ           Температурный датчик на приток

Ventrex RISV 700P

Ventrex RISV 700P

Ventrex RISV 700

Ventrex RISV 700

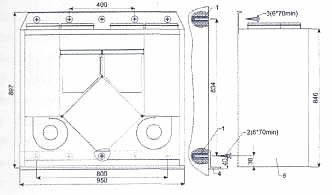

Схема монтажа агрегата Ventrex RISV 700V

схема монтажа агрегата Ventrex RISV 700V1.   Просверлите отверстия в стене, на которой будет подвешен агрегат. В отверстия вставьте дюбели (1).

2.  Закрепите уголок (4) на стене при помощи саморезов (2).

3.   Поместите агрегат (5) на уголок (4) и закрепите его саморезами (3) на стене.

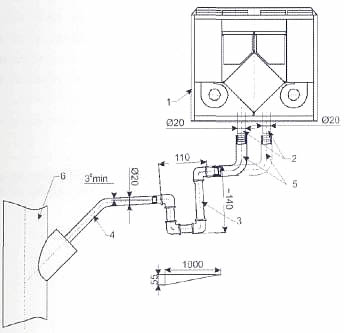

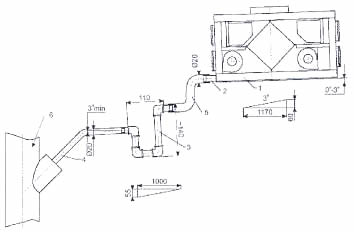

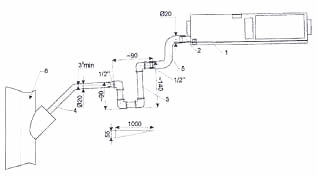

Схема устройства дренажа

После монтажа агрегат должен быть подключен к дренажной системе. К выходу дренажного патрубка должен быть подсоединен рукав (2). Система должна быть смонтирована, как показано на схеме: агрегат (1), сифон (3) и фановая система (6). Сифон должен находиться ниже уровня агрегата. Трубы (4,5) должны иметь уклон не менее 3° (55 мм снижения на 1 м длины). Перед первым пуском агрегата заполните дренажную систему водой и убедитесь, что обеспечен слив в фановую систему (б). При прокладке дренажа в помещении с температурой ниже 0°С необходимо принять меры для предотвращения его замерзания.

Ventrex RISV 700V

Ventrex RISV 700V

Ventrex RISV 700

Ventrex RISV 700

Ventrex RISV 700P

Ventrex RISV 700P

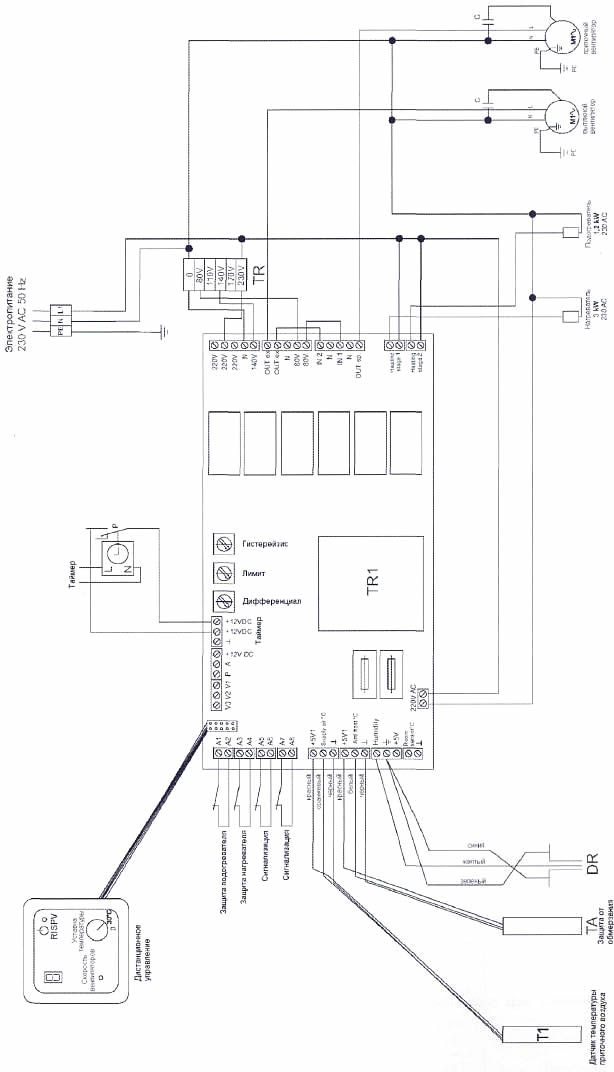

Схема соединений

схема соединений Ventrex
