Регулятор електричного нагрівання Ventrex EKRV15


Загальний опис і алгоритм управління

EKRV 15 - пропорційний регулятор електричних нагрівачів з автоматичною адаптацією напруги живлення. EKRV 15 регулює нагрівання, повністю включаючи або вимикаючи струм у навантаженні. Співвідношення часу вкл./викл. залежить від необхідності нагріву і може змінюватися в межах 0 - 100%.

Регулятор EKRV 15 призначений тільки для управління електричними нагрівачами. Принцип дії не допускає його використання для керування електродвигунами або освітленням.

EKRV 15 може керувати нагрівачем потужністю до 15 кВт і має додатковий релейний вихід, до якого можна підключити навантаження до 12 кВт. Загальна регульована потужність нагрівача 27 кВт.

Регулятор EKRV 15 подає або відключає подачу потужності на короткі проміжки часу. Кількість подаючого тепла регулюється зміною співвідношення між часом вкл./викл. Струм в EKRV 15 включається і вимикається при проходженні фази напруги через 0 і не створює радіоперешкод.

EKRV 15 автоматично вибирає режим обігріву в залежності від динаміки об'єкта. Для швидкої зміни температури, наприклад, при управлінні температурою повітря, що нагнітається, EKRV 15 буде працювати як пропорційно-інтегральний (PI) регулятор. Для повільної зміни температури при управлінні температурою повітря в приміщенні EKRV 15 працює як пропорційний (Р) регулятор.

При підключенні реле часу в нічному режимі задана температура знижується на 0-10°С в залежності від положення потенціометра установки пониження температури.


Технічні характеристики

Максимальна регульована потужність, кВт15
Додаткове навантаження *, кВт12
Загальна регульована потужність, кВт27
Макс, регульований струм, А25
Напруга живлення, В380-415
Частота, Гц50-60
Число фаз(3)
Розміри (W х Н х L), мм105x260x120
Клас захистуIP20

* Додаткове навантаження через контактор підключається до релейного виходу.


Підключення

підключення Ventrex EKRV15

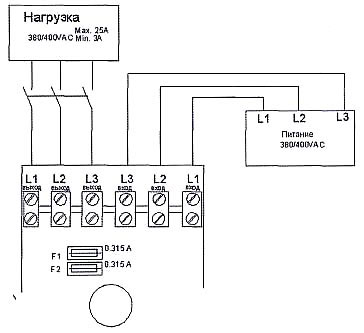

Живлення

Клеми L1in, L2in, L3in.

Напруга живлення: 380-415VAC 3 фази, 50-60 Гц з автоматичною адаптацією до напруги.

Максимальний струм навантаження 25 А на кожну фазу. EKRV 15 може керувати трифазним резисторним навантаженням, включеною симетричною «зіркою», симетричним або асиметричним «трикутником».

Примітка. Напруга на EKRV 15 має подаватися через 3-полюсний вимикач з мінімальним проміжком не менше 3 мм. EKRV 15 повинен бути заземлений.

Навантаження

Клеми L1out, L2out, L3out.

Резисторний трифазний калорифер без нейтралі. Максимальне навантаження:
5750 Вт на фазу при 400 В між фазами (25 А). Мінімальне навантаження:
920 Вт на фазу при 400 В між фазами (4 А).

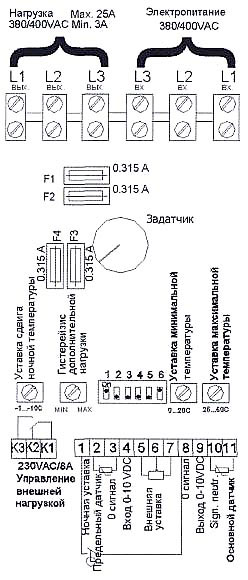

Схема підключення

схема підключення Ventrex

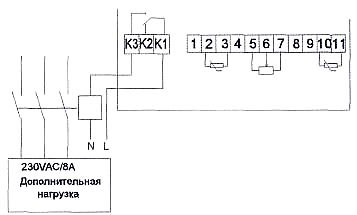

Додаткове навантаження

Релейний вихід 230 В/8 А для управління додатковим навантаженням.

додаткове навантаження Ventrex

Потенціометр установки температури

Установка температури - 0-30°С.

Мінімальне обмеження: обмеження мінімальної температури повітря, що подається при управлінні температурою приміщення.

Максимальне обмеження: обмеження максимальної температури повітря, що подається при управлінні температурою приміщення.

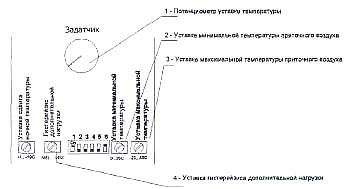

Уставка температури

уставка температури Ventrex

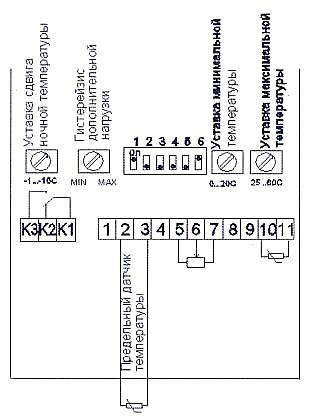

Датчик обмеження температури

Низька напруга. Полярність не має значення. При управлінні температурою в приміщенні можна обмежити мінімальну і максимальну температуру повітря, що подається. Датчик встановлюється в каналі подачі повітря за калорифером. Обмеження температури встановлюється потенціометрами обмеження хв. і макс.

Примітка: тип сенсора NTC10, інтервал температури 0-60°С.


Основний датчик і зовнішній задатчик

основний датчик і зовнішній задатчик Ventrex

Граничний датчик температури

граничний датчик температури Ventrex

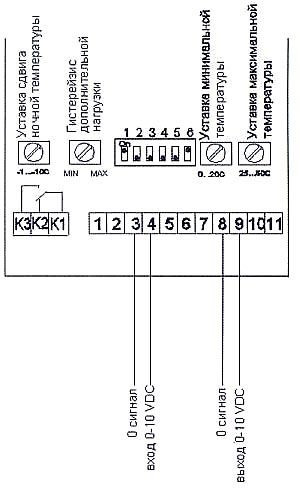

Зовнішній керуючий сигнал

зовнішній керуючий сигнал Ventrex


Основний датчик температури

Низька напруга. Полярність не має значення. Тип сенсора NTC10, інтервал температури 0-30°С.


Зовнішній керуючий сигнал

EKRV 15 може управлятися зовнішнім сигналом 0-10 VDC, 2-10 VDC, 0-20 ГПА, 4-20 тА за допомогою іншого регулятора. 0 В відповідає 0% потужності на виході, 10 В - 100% потужності.

EKRV 15 може видати 0-10 VDC сигнал для керування іншим регулятором, збільшуючи, таким чином, кероване навантаження.


Монтаж

EKRV 15 монтується на стіні, у вертикальному положенні. Клас захисту регулятора IP20. Перед зняттям кришки регулятора, зніміть ручку потенціометра для установки температури.


Діагностика несправностей

1.  Перевірте справність плавких запобіжників.

2.  Перевірте правильність підключення всіх кабелів і положення всіх функціональних перемикачів.

3.  Перевірте напругу на вході і виході EKRV 15.

4.  Вимкніть температурний датчик і виміряйте його опір. Воно повинно бути між 10 і 15 кОм у діапазоні виміру датчика температури.

5.  Контакти датчика температури EKRV 15 залиште непідключеними і подайте напругу живлення. EKRV 15 повинен подати повну потужність на нагрівач при встановленій максимальній температурі. Світлодіод повинен горіти. Перевірте, чи подається напруга на нагрівач.

6.  Вимкніть замкніть контакти датчика EKRV 15 і увімкніть живлення. EKRV 15 не повинен подавати живлення на нагрівач.

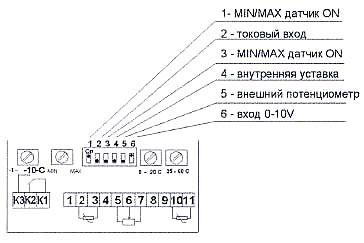

Перемикачі режиму управління

перемикачі режиму управління Ventrex
