Припливно-витяжні установки Ventrex RISV 1500, 1500V

з рекуперацією тепла номінальної продуктивністї 1500 м³/год

• Ефективні малошумні вентилятори

• Ефективність пластинчастого теплообмінника до 70%

• Електричний підігрів повітря

• 3-ступінчасте регулювання витрати повітря

• Регулювання температури припливного повітря

• Захист від обмерзання теплообмінника

• Низький рівень шуму

• Легкість монтажу та обслуговування агрегату

• Вбудована система автоматики

• Опціонально можлива установка водяного калорифера

Ventrex RISV 1500

Ventrex RISV 1500 V

У агрегата RISV 1500V лівого виконання (VK) підключення свіжого повітря знаходячись з лівого боку, агрегату правого виконання (VD) - з правого боку.

Продуктивність вентиляційного агрегату

1.  Діаграма припливного повітря агрегатів вказана з фільтром класу EU5.

2.   На діаграмі залежності витрат повітря від тиску показані для 5 різних напруг живлення вентиляторів, змінюваних автотрансформатором. Трансформатор регулювання швидкості вентиляторів має 5 ступенів, з них можуть бути вибрані 3 для керування з пультів.

Рівень шуму

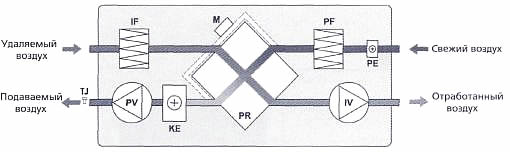

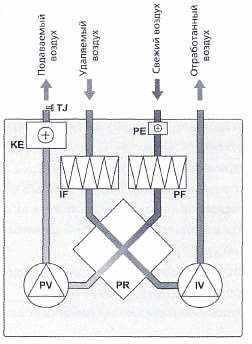

Блок-схема вентиляційного агрегату

Ventrex RISV 1500

Ventrex RISV 1500V

IV Витяжний вентилятор

PV Вентилятор припливного повітря

PR Пластинчастий теплообмінник

КЕ Електронагрівач

РЕ Попередній нагрівач

PF Фільтр свіжого повітря EU5

IF Фільтр на витяжці EUS

TJ Температурний датчик на притоці

М Байпас

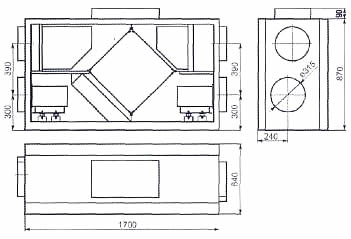

Габаритне креслення вентиляційного агрегату

Ventrex RISV 1500

Ventrex RISV 1500 V

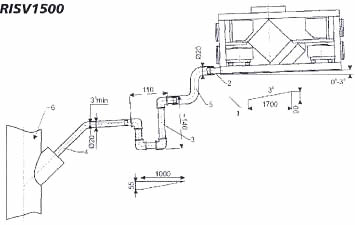

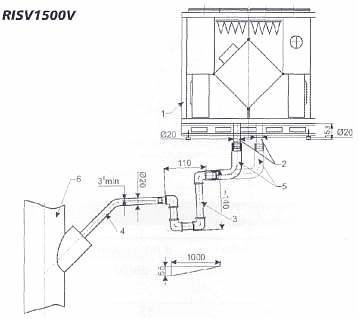

Схема пристрою дренажу

Після монтажу агрегат повинен бути підключений до дренажної системи. До виходу дренажного патрубка повинен бути приєднаний рукав (2). Система повинна бути змонтована, як показано на схемі: агрегат (1), сифон (3) і фанова система (6). Сифон повинен перебувати нижче рівня агрегату. Труби (4,5) повинні мати ухил не менше 3° (55 мм зниження на 1 м довжини). Перед першим пуском агрегату заповніть дренажну систему водою і переконайтеся, що забезпечений злив в фанову систему (6). При прокладці дренажу в приміщенні з температурою нижче 0°С необхідно вжити заходів для запобігання його замерзання.

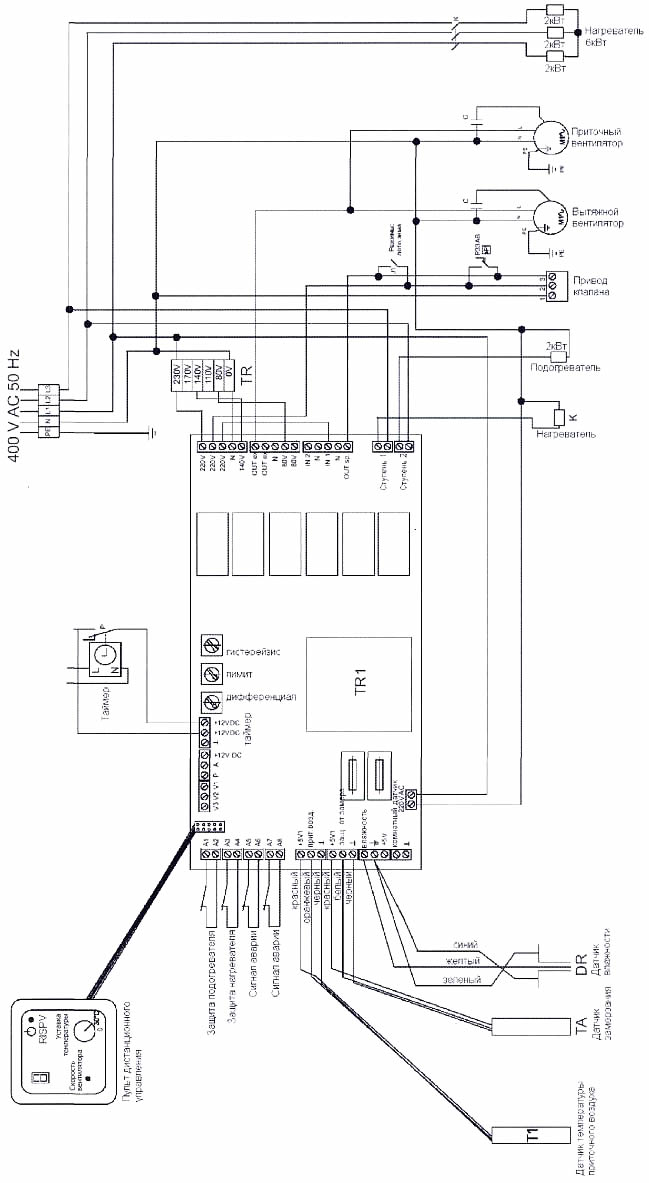

Схема з'єднань
