Припливно-витяжна установка Ventrex RISV 260V

з рекуперацією тепла номінальної продуктивністі 250 м3/год


• Ефективні малошумні вентилятори

• Ефективність пластинчастого теплообмінника не менше 60%

• Електричний підігрів повітря

• 3-х ступінчасте регулювання витрати повітря

• Регулювання температури припливного повітря

• Захист від обмерзання теплообмінника

• Низький рівень шуму

• Нескладний монтаж

Припливно-витяжна установка Ventrex RISV 260V

У агрегата лівого виконання (VK) підключення свіжого повітря ліворуч, біля агрегату правого виконання (VD) - праворуч.

Номінальна продуктивність, м3/год260
Габаритні розміри, мм640 х 598 х 282
Діаметр повітроводів, мм125
Електроживлення1ф/220В/50Гц
Вентилятор витяжного повітря159 Вт, 0,69 А, 2110 об./хв
Вентилятор припливного повітря159 Вт, 0,69 А, 2110об./хв
Управління вентиляторами3-ступеневе, з пульта ДУ
Електронагрівач1 кВт, 4,4 А
Підігрівач теплообмінника0,3 кВт, 1,3 А
Регулювання температури повітряЕлектронна
Фільтр припливного повітряEU5
Фільтр витяжного повітряEU3
Вага30 кг

Фільтр класу EU5 поставляється в окремому корпусі.

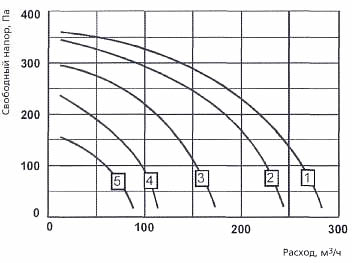

Продуктивність вентиляційного агрегату

1.  Діаграма припливного повітря агрегату вказана з фільтром класу EU3.

2.   На діаграмі залежності витрати повітря від тиску показані для 5 різних напруг живлення вентиляторів, змінюваних автотрансформатором.

продуктивність вентиляційного агрегату Ventrex
Напруга, В220160125105850
Крива12345

Рівень шуму

Витрата повітря, м3/годУ приміщенняУ канал
LA, dB (A)Смуги частоти октави, Гц
631252505001000200040008000
250416160566264656068

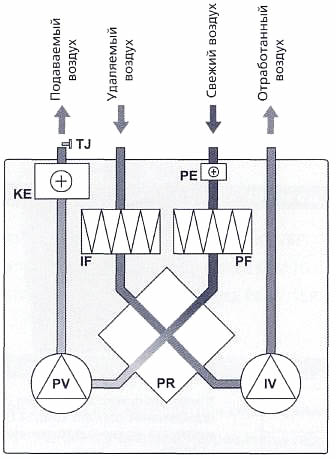

Блок-схема вентиляційного агрегату

блок-схема вентиляційного агрегату Ventrex

IV Витяжний вентилятор

PV Вентилятор припливного повітря

PR Пластинчастий теплообмінник

КЕ Електронагрівач

РЕ Попередній нагрівач

PF Фільтр свіжого повітря EU5

IF Фільтр на витяжці EU3

TJ Температурний датчик на притоці


Схема пристрою дренажу

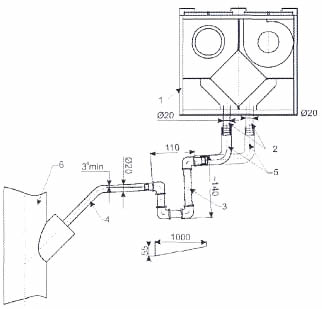

схема пристрою дренажу Ventrex Після монтажу агрегат повинен бути підключений до дренажної системи. До виходу дренажного патрубка повинен бути приєднаний рукав (2). Система повинна бути змонтована, як показано на схемі: агрегат (1), сифон (3) і фанова система (6). Сифон повинен перебувати нижче рівня агрегату. Труби (4,5) повинні мати ухил не менше 3° (55 мм зниження на 1 м довжини). Перед першим пуском агрегату заповніть дренажну систему водою і переконайтеся, що забезпечений злив в фанову систему (6). При прокладці дренажу в приміщенні з температурою нижче 0°С необхідно вжити заходів для запобігання його замерзання.

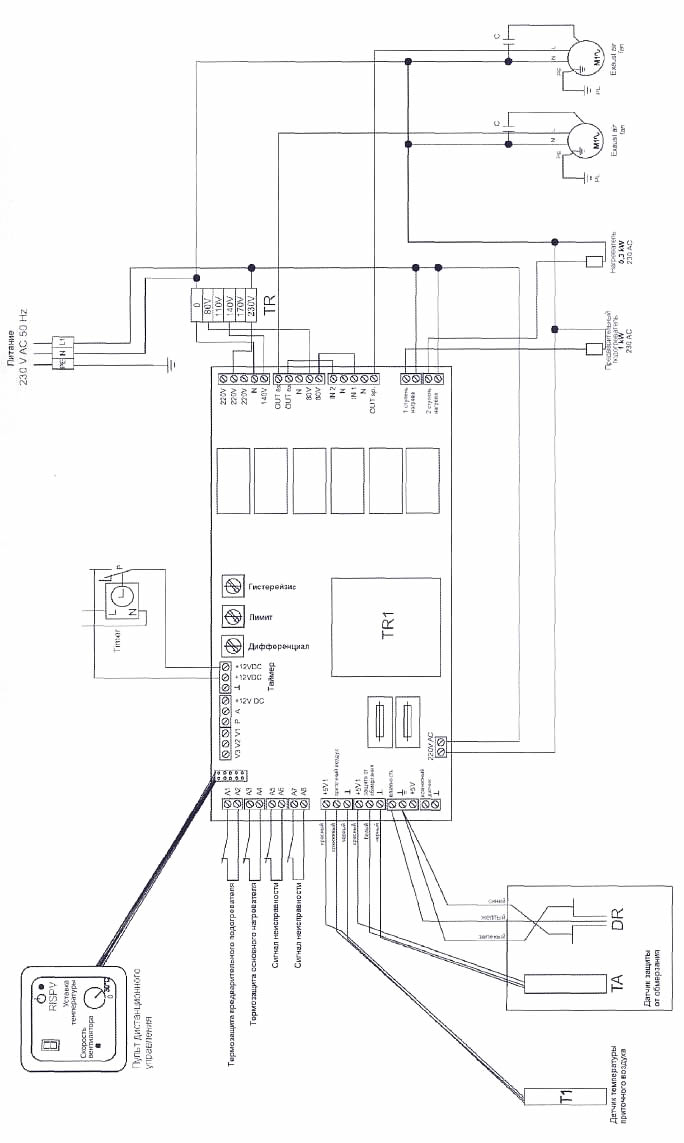

Схема з'єднань

схема з'єднань Ventrex
