Дахові вентилятори Ventrex VSVV
Технічні характеристики Ventrex VSVV
 Дахові вентилятори VSV призначені для витягування повітря з приміщення. Корпус вентилятора виготовлений з оцинкованої сталі товщиною в 1,2-2 мм. Корпус може бути зафарбованим. Нижній фланець з корпусом з'єднаний болтами. Крильчатка вентилятора із заломленими назад лопатками. Для захисту від механічних пошкоджень крильчатки служить металева решітка. Двигун вентилятора із зовнішнім ротором. Оберти двигуна регулюються зміною напруги. Двигун має термоконтактним захист. Підшипники двигуна не потребують технічного обслуговування. Вентилятори всіх розмірів мають термозахист. До контактів термозахисту двигуна підключається термозахисне реле (окреме або інтегроване в регулятор швидкості).
Вентилятори VSVV не можна використовувати для витяжки повітря, який містить вибухонебезпечні гази, пил, борошно і т.п.

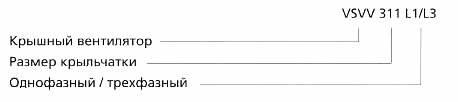

Маркування
Розміри

| Тип | A | B | C | D | E | 1 | Н | b | z х m | d |
| VSV 311 | 560 | 470 | 435 | 330 | 285 | 192 | 330 | 73 | бхМб | 9,5 |
| VSV 355 | 720 | 618 | 595 | 450 | 438 | 228 | 400 | 100 | 6хМ8 | 11,1 |
| VSV 400 | 720 | 618 | 595 | 450 | 438 | 257 | 400 | 100 | 6хМ8 | 11,1 |
| VSV 450 | 900 | 748 | 665 | 535 | 438 | 287 | 440 | 105 | 6хМ8 | 11,1 |
| VSV 500 | 900 | 748 | 665 | 535 | 438 | 323 | 440 | 105 | 6хМ8 | 11,1 |
| VSV 560 | 1150 | 1010 | 939 | 750 | 605 | 361 | 560 | 162 | 6хМ8 | 12,0 |
Технічні характеристики
| Тип | VSVV311 L3 | VSVV311 L1 |
| Напруга, В | 3-400 В/50 Гц | 1 -230 В/50 Гц |
| Споживана потужність, кВт | 0,15 | 0,17 |
| Струм, А | 0,36 | 0,90 |
| Число обертів, об./хв | 1400 | 1300 |
| Максимальна витрата, м3/год | 1880 | 1840 |
| Максимальна температура повітря, °С | 70 | 50 |
| Термозахист | STDT16 | STET10B |
| Регулятор швидкості (трансформ.) | TGRT1 | TGRV1, 5 |
| Електрична схема | 106ХА | 104ХА |
| Клас захисту вентилятора | IP44 | IP44 |
| Клас захисту клемної коробки | IP54 | IP54 |
| Тип | VSVV 355 L3 | VSVV 355 L1 |
| Напруга, В | 3-400 В/50 Гц | 1-230 В/50 Гц |
| Споживана потужність, кВт | 0,27 | 0,31 |
| Струм, А | 0,47 | 1,35 |
| Число обертів, об./хв | 1310 | 1370 |
| Максимальна витрата, м3/год | 2850 | 2850 |
| Максимальна температура повітря, °С | 60 | 65 |
| Термозахист | STDT16 | STET10B |
| Регулятор швидкості (трансформ.) | TGRT1 | TGRV1, 5 |
| Електрична схема | 106ХА | 104ХА |
| Клас захисту вентилятора | IP44 | IP44 |
| Клас захисту клемної коробки | IP54 | IP54 |
| Тип | VSVV 400 L3 | VSVV 400 L1 |
| Напруга, В | 3-400 В/50 Гц | 1-230 В/50 Гц |
| Споживана потужність, кВт | 0,46 | 0,52 |
| Струм, А | 0,85 | 2,20 |
| Число обертів, об./хв | 1340 | 1360 |
| Максимальна витрата, м3/год | 4100 | 4100 |
| Максимальна температура повітря, °С | 55 | 40 |
| Термозахист | STDT16 | STET10B |
| Регулятор швидкості (трансформ.) | TGRT1 | TGRV3 |
| Електрична схема | 106ХА | 104ХА |
| Клас захисту вентилятора | IP44 | IP44 |
| Клас захисту клемної коробки | IP54 | IP54 |
| Тип | VSVV 450 L3 | VSVV 450 L1 |
| Напруга, В | 3-400 В/50 Гц | 1-230 В/50 Гц |
| Споживана потужність, кВт | 0,69 | 0,74 |
| Струм, А | 1,30 | 3,20 |
| Число обертів, об./хв | 1230 | 1280 |
| Максимальна витрата, м3/год | 5600 | 5400 |
| Максимальна температура повітря, °С | 40 | 60 |
| Термозахист | STDT16 | STET10B |
| Регулятор швидкості (трансформ.) | TGRT1.5 | TGRV4 |
| Електрична схема | 106ХА | 104ХА |
| Клас захисту вентилятора | IP44 | IP44 |
| Клас захисту клемної коробки | IP54 | IP54 |
| Тип | VSVV 500 L3 | VSVV 560 L3 |
| Напруга, В | 3-400 В/50 Гц | 3-400 В/50 Гц |
| Споживана потужність, кВт | 1,25 | 1,80 |
| Струм, А | 2,30 | 3,40 |
| Число обертів, об./хв | 1340 | 1230 |
| Максимальна витрата, м3/год | 8400 | 10200 |
| Максимальна температура повітря, °С | 45 | 40 |
| Термозахист | STDT16 | STDT16 |
| Регулятор швидкості (трансформ.) | TGRT3 | TGRT4 |
| Електрична схема | 106ХА | 106ХА |
| Клас захисту вентилятора | IP44 | IP44 |
| Клас захисту клемної коробки | IP54 | IP54 |
Підключення вентилятора до електромережі
Вмикання вентилятора в електричну мережу може виконувати тільки кваліфікований електрик. Необхідно:
1. Перевірити відповідність напруги і частоти струму з даними, зазначеними на вентиляторі.
2. Перевірити відповідність силових кабелів і з'єднань вимогам електробезпеки.
3. Важливо! Вентилятор необхідно заземлити.
4. Підключити термозахист двигуна.
5. Перевірити, чи в правильному напрямку обертається крильчатка. Для зміни напрямку обертання необхідно поміняти місцями двох фазових проводів.
 |  |  |
| 104ХА |
106ХА з'єднання D 3-230В | 106ХА з'єднання Y 3 400В |
| 104ХАU, - коричневий
U2 - синій
Z1 - чорний
Z2 - помаранчевий
ТК - білий
РЕ - жовтий-чорний | 106ХА
U1 - коричневий
V1 - синій
W1 - чорний
U2 - червоний
V2 - сірий
W2 - помаранчевий
ТК - білий | |
Технічне обслуговування
Рекомендується очищення крильчатки кожні шість місяців. Перед очищенням потрібно вимкнути живлення і заблокувати вимикач, щоб уникнути несанкціонованого вмикання під час роботи. Чистити крильчатку слід обережно, щоб не порушити балансування. Для чищення не можна застосовувати хімічні речовини або очисники. Під час чищення двигун не можна занурювати у воду або іншу рідину.
У разі виникнення несправності слід:
Перевірити, чи підключене електроживлення.
Відключити електроживлення і перевірити, чи не заблокована крильчатка.
У випадку спрацьовування термозахисту необхідно відключити електроживлення, почекати поки двигун охолоне, з'ясувати причину, усунути її і знову включити в мережу.
Перевірити конденсатор (однофазних двигунів за схемою з'єднань). Якщо несправності повторюються, змінити конденсатор.
Якщо несправність усунути не вдалося, слід звернутися до постачальника.
Приналежності
Даховий короб Ventrex KSV
Короб виготовлений з оцинкованої сталі. Всі розміри вказані в мм.
| KSV | D | E | F | G | M | h |
| 311 | 330 | 395 | 710 | 345 | Мб | 300 |
| 355/400 | 450 | 555 | 874 | 505 | мю | 300 |
| 450/500 | 535 | 625 | 900 | 565 | мю | 300 |
| 560 | 750 | 895 | 1200 | 835 | мю | 300 |
Даховий короб з глушником Ventrex SSDV
Короб виготовлений з оцинкованої сталі. Всі розміри вказані в мм.
| SSDV | D | E | F | G | M | h |
| 311 | 330 | 395 | 710 | 345 | Мб | 500 |
| 355/400 | 450 | 555 | 874 | 505 | мю | 650 |
| 450/500 | 535 | 625 | 900 | 565 | М10 | 650 |
| 560 | 750 | 895 | 1200 | 835 | мю | 700 | |  |
Фланець Ventrex FSVV
Фланець виготовлений з оцинкованої сталі. Всі розміри вказані в мм.
| FSVV | D | d1 | d2 | Zxd | h |
| 311 | 306 | 265 | 285 | 6x7 | 25 |
| 355/400 | 464 | 402 | 438 | 6x9 | 30 |
| 450/500 | 464 | 402 | 438 | 6x9 | 30 |
| 5,60 | 639 | 569 | 605 | 8x9 | 30 | |  |

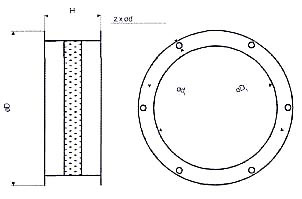

Гнучкі з'єднання Ventrex LSVV
Фланці виброизолирующего з'єднання виготовлені з оцинкованої сталі.
Всі розміри вказані в мм.
| LSVV | D | d1 | d2 | Zxd | h |
| 311 | 306 | 265 | 285 | 6x7 | 130 |
| 355/400 | 464 | 402 | 438 | 6x9 | 130 |
| 450/500 | 464 | 402 | 438 | 6x9 | 130 |
| 560 | 639 | 569 | 605 | 8x9 | 130 | |  |

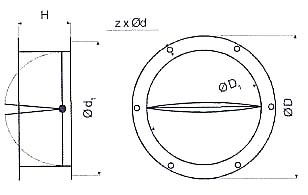

Зворотний клапан Ventrex ATSV
Фланець клапана виготовлений з оцинкованої сталі, стулки - з алюмінію
Всі розміри вказані в мм.
| ATSV | D | d1 | d2 | Zxd | h |
| 311 | 306 | 265 | 285 | 6x7 | 156 |
| 355/400 | 464 | 402 | 438 | 6x9 | 220 |
| 450/500 | 464 | 402 | 438 | 6x9 | 220 |
| 560 | 639 | 569 | 605 | 8x9 | 255 | |  |
 |  |
Таблиця відповідності дахових вентиляторів Systemair DVS і Ventrex VSVV:
| Systemair | Ventrex |
| Systemair DVS 311E4 | Ventrex VSVV 311 L1 |
| Systemair DVS 355E4 | Ventrex VSVV 355 L1 |
| Systemair DVS 355DV | Ventrex VSVV 355 L3 |
| Systemair DVS 400E4 | Ventrex VSVV 400 L1 |
| Systemair DVS 400DV | Ventrex VSVV 400 L3 |
| Systemair DVS 450E4 | Ventrex VSVV 450 L1 |
| Systemair DVS 450DV | Ventrex VSVV 450 L3 |
| Systemair DVS 500DV | Ventrex VSVV 500 L3 |
| Systemair DVS 560DV | Ventrex VSVV 560 L3 |
|
