Система автоматического управления агрегатами Ventrex RISV и Ventrex RISV-R типоразмеров 2000-5000 с водяным калорифером


Система автоматического управления Ventrex CUR и CURR на базе цифрового свободно-программируемого контроллера CARELpCO осуществляет поддержание заданной температуры воздуха, а также обеспечивает контроль за состоянием и защиту элементов вентиляционного агрегата. Система автоматического управления обеспечивает:

-   управление работой вентустановки;

-   контроль за состоянием вентустановки;

-   индикацию режимов работы и аварийную сигнализацию;

-   управление включением/выключением по временной программе;

-   возможность управления через систему диспетчеризации. Состав стандартной системы автоматического управления:

-   щит управления (пластиковый шкаф, класс защиты IP65) с контроллером CAREL рСО со встроенным терминалом;

-  датчики температуры: наружного воздуха, приточного воздуха, обратного теплоносителя, в помещении*;

-   реле перепада давления: на вытяжной линии пластинчатого рекуператора, фильтрах* и вентиляторах**;

-   исполнительные механизмы воздушных клапанов: привод байпаса пластинчатого рекуператора, приводы клапанов наружного воздуха*;

-   исполнительные механизмы обвязки водяного калорифера*: 3-ходовой смесительный вентиль с приводом и циркуляционный насос;

-  терминал системы управления CAREL pGD на двери щита***, в этом случае в щите может устанавливаться контроллер без встроенного терминала.

Включение и выключение агрегата выполняется

переключателем на щите управления или в автоматическом

режиме- контроллером по заданной временной

программе.

Производительность вентиляторов может регулироваться:

-  у агрегатов RISV2000(-R), RISV3000(-R) и RISV4000-R - 5-ступенчатым трансформатором подключаемым к щиту системы управления, минимальной скорости вентиляторов соответствует положение «1», максимальной скорости - положение «5»;

-  у агрегатов RISV4000-2 и RISV5000-2 - переключением обмоток двигателя вентилятора переключателем на щите управления, минимальной скорости вентиляторов соответствует положение «1», максимальной скорости - положение «2»;

-  у агрегатов RISV4000-1 и RISV5000-1 регулирование скорости вентиляторов не предусмотрено.

Включение питания щита управления осуществляется вводным размыкателем на передней панели. Также на передней панели расположен красный индикатор «тревога», сигнализирующий о неисправностях в агрегате.

Индикатор «тревога» может сигнализировать о следующих неисправностях:

-   аварийное отключение одного или обоих вентиляторов;

-   срабатывание защиты от замерзания калорифера;

-   срабатывание пожарной сигнализации;

-   неисправность какого-либо температурного датчика;

-   обмерзание или засорение пластинчатого рекуператора;

-   аварийное отключение роторного рекуператора;

-   засорение фильтра.

В случаях аварийной остановки одного из вентиляторов, срабатывания защиты от замерзания калорифера или пожарной сигнализации происходит остановка агрегата.

Контроллер системы автоматического управления регулирует температуру приточного воздуха или температуру в помещении. При использовании датчика температуры в помещении производится каскадное управление температурой приточного воздуха по температуре в помещении. Уставка температуры воздуха задается с терминала контроллера. Регулирование температуры осуществляется при помощи управления рекуператором и регулирующим клапаном в контуре водяного калорифера. Система управления обеспечивает защиту от замерзания калорифера. Циркуляционный насос в контуре калорифера автоматически включается/выключается по температуре наружного воздуха. Для снижения риска замерзания во время запуска при низкой температуре наружного воздуха, производится предварительный прогрев теплообменника. Если температура обратной воды или приточного воздуха опускается ниже 10°С в контроллере активируется режим защиты от обмерзания, при этом агрегат останавливается, а регулирующий клапан калорифера полностью открывается.

Пластинчатый рекуператор защищается от обмерзания пластин по датчику перепада давления, который должен быть установлен на вытяжной линии. В случае обмерзания рекуператора перепад давления увеличивается и происходит срабатывание датчика. Оттаивание рекуператора производится путем остановки приточного вентилятора, при этом рекуператор прогревается теплым вытяжным воздухом. Так же возможен другой режим оттаивания - путем байпасирования приточного воздуха. После оттаивания рекуператора реле перепада давления переходит в нормальное положение и работа агрегата продолжается.

Роторный рекуператор имеет защиту двигателя привода ротора от перегрузки. В теплое время года, когда рекуператор не используется, возможно скапливание пыли на роторном рекуператоре. Для предотвращения этого явления в агрегатах с роторным рекуператором дополнительно производится продувка роторного теплообменника путем периодического кратковременного включения двигателя привода ротора.

Система автоматического управления агрегата имеет возможность подключения реле перепада давления на фильтрах. При загрязнении фильтров периодически включается индикатор «тревога», работа агрегата не прерывается. После замены или очистки фильтров нормальная работа системы восстанавливается автоматически.

В системе управления предусмотрена возможность подключения к пожарной сигнализации. При срабатывании пожарной сигнализации агрегат будет немедленно остановлен, при этом все прочие защитные функции остаются активными и будет выдан сигнал на закрытие воздушной заслонки (при ее наличии).

* 8 комплект не входит.

** Только для агрегатов RISV4000 и RISV5000.

*** Для систем с интерфейсом пользователя на русском языке.

Контроллер со встроенным терминалом, установленный внутри щита, имеет интерфейс пользователя на английском языке. При применении русскоязычного интерфейса пользователя используется щит управления с терминалом CAREL pGD на двери щита. Контроллеры CARELpCO щитов управления могут подключатся к различным системам диспетчеризации при использовании дополнительных согласующих устройств. Возможно подключение до 16 контроллеров к TCP/IP шлюзу CARELWebGATE для организации системы диспетчеризаци] по локальной сети с мониторингом и управлением агрегатами через web-браузер (например, Microsoft Interne Explorer) с любого компьютера сети. При этом с компьютер» возможно управление состоянием агрегата и изменение параметров программы контроллера. Для подключения к WebGATE каждый контроллер должен быть доукомплектован сетевой картой интерфейса RS485.

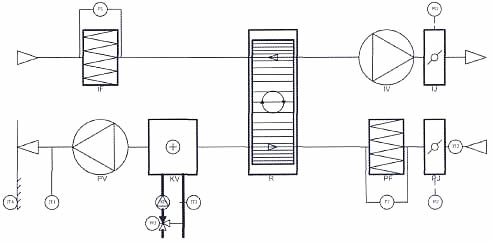

Базовые компоненты агрегата Ventrex

Базовые компоненты агрегата Ventrex:

IV          Вытяжной вентилятор

PV         Приточный вентилятор

R           Роторный рекуператор

KV        Водяной калорифер

IF           Фильтр вытяжного воздуха

PF         Фильтр приточного воздуха

Дополнительные компоненты агрегата Ventrex

IJ           Клапан вытяжного воздуха

PJ Клапан приточного воздуха

Базовые компоненты системы управления Ventrex

JT1 Датчик температуры приточного воздуха

JT2 Датчик температуры наружного воздуха

JT3 Датчик температуры защиты от замерзания калорифера

Дополнительные компоненты системы управления Ventrex

JT4 Датчик температуры в помещении

Р1, Р2 Датчик давления (загрязнения фильтров)

М1 Привод клапана байпаса рекуператора

М2 Привод клапана вытяжного воздуха

МЗ Привод клапана приточного воздуха

КР Циркуляционный насос водяного калорифера

Дополнительные компоненты системы управления Ventrex

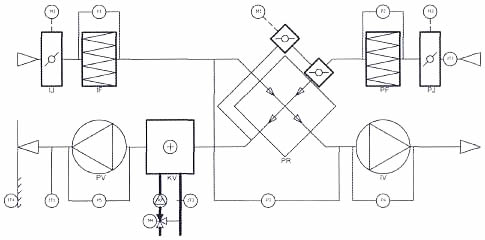

Базовые компоненты агрегата Ventrex:

IV          Вытяжной вентилятор

PV         Приточный вентилятор

PR         Пластинчатый рекуператор

KV        Водяной калорифер

IF           Фильтр вытяжного воздуха

PF         Фильтр приточного воздуха

Дополнительные компоненты агрегата Ventrex

IJ           Клапан вытяжного воздуха

(в RISV4000 и RISV5000 - базовые компоненты)

PJ Клапан приточного воздуха

(в RISV4000 и RISV5000 - базовые компоненты)

Базовые компоненты системы управления Ventrex

JT1 Датчик температуры приточного воздуха

JT2 Датчик температуры наружного воздуха

JT3 Датчик температуры защиты

от замерзания калорифера

РЗ Датчик давления

(защита от обмерзания рекуператора)

Р4, Р5 Датчик давления (контроль вентиляторов,

только RISV4000 и RISV5000)

М1 Привод клапана байпаса рекуператора

Дополнительные компоненты системы управления Ventrex

JT4 Датчик температуры в помещении

Р1, Р2 Датчик давления (загрязнения фильтров)

М2 Привод клапана вытяжного воздуха

МЗ Привод клапана приточного воздуха

КР Циркуляционный насос водяного калорифера
