Приточные установки Ventrex VEKAV с электрическим и водяным калорифером


Технические характеристики Ventrex VEKAV

Системы автоматического управления установками VEKAV

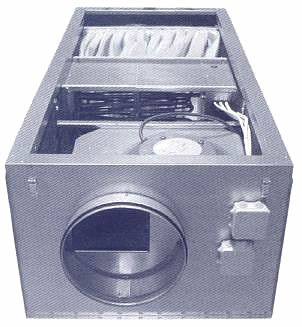

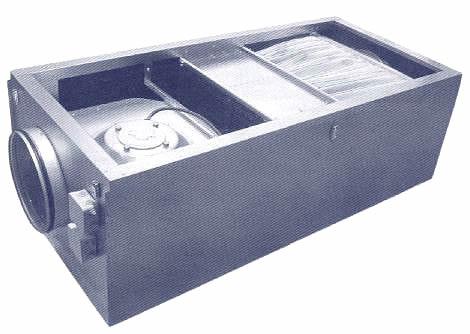

Приточные установки VEKAV представляют собой укомплектованные агрегаты, содержащие воздушный фильтр класса EU5, водяной или электрический калорифер и вентиляторы (электродвигатель с внешним ротором). Все компоненты смонтированы в едином корпусе, изготовленном из оцинкованной стали и имеющем слой теплоизоляции толщиной 50 мм (минеральная вата).

Приточные установки Ventrex VEKAV сПриточные установки Ventrex VEKAV с

Установки Ventrex VEKAV с электрокалорифером

Агрегаты с маркировкой L1 имеют однофазный электродвигатель, а с маркировкой L3 -трехфазный.

Все электрокалориферы мощностью до 3 кВт включительно имеют однофазное подключение, от 3 до 6 кВт - двухфазное, более 6 кВт - трехфазное.


Габаритные и присоединительные размеры Ventrex VEKAV (мм):

Установки Ventrex VEKAV с электрокалорифером
МодельWW1СLнD(DxG)
VEKAV 1000/5 Е*6146101981300400250
VEKAV1000/9E-12E *6146101981400400250
VEKAV 2000/* Е *7047002561500500315
VEKAV 3000/* Е *8248202391500500300 х 500
VEKAV 4000/*Е *9249203001700600400 х 600

Основные характеристики

МодельЭлектрокалориферВентилятор
Мощность, кВтРазбивка
по ступеням, кВт
Мощность, кВтТок, АЧастота
вращения, об./мин
VEKAV 1000/9EL19,0-0,693,41190
VEKAV 1000/9Е L39,0-0,931,91380
VEKAV 1000/12Е L112,0-0,693,41190
VEKAV 1000/12Е L312,0-0,931,91380
VEKAV 2000/15Е LI15,0-1,155,11210
VEKAV 2000/15E L315,0-1,502,61310
VEKAV 2000/21E L121,09+121,155,11210
VEKAV 2000/21E L321,09+121,502,61310
VEKAV 3000/15E L115,0-2,4011,01340
VEKAV 3000/15E L315,0-2,504,11300
VEKAV 3000/21E L121,09+122,4011,01340
VEKAV 3000/21EL321,09+122,504,11300
VEKAV 3000/30E L130,015+152,4011,01340
VEKAV 3000/30E L330,015+152,504,11300
VEKAV 3000/39E L142,09+15+182,4011,01340
VEKAV 3000/39E L342,09+15+182,504,11300
VEKAV 4000/21EL321,09+123,706,01320
VEKAV 4000/27E L327,012+153,706,01320
VEKAV 4000/39E L342,09+15+183,706,01320
VEKAV 4000/54E L354,09+12+15+183,706,01320

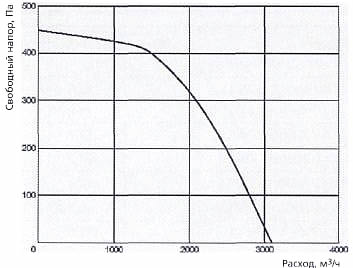

Расходно-напорные характеристики агрегатов Ventrex VEKAV с электрокалорифером

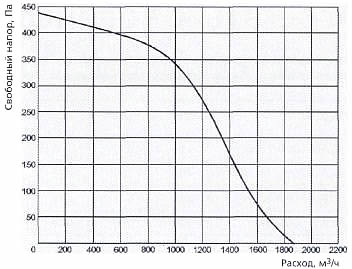

Ventrex VEKAV 1000/*-L1

Ventrex VEKAV 1000/*-L1

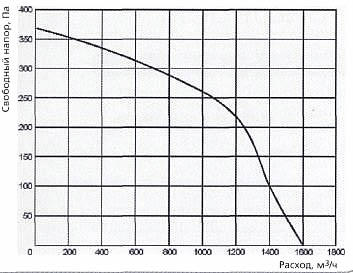

Ventrex VEKAV 1000/*-L3

Ventrex VEKAV 1000/*-L3

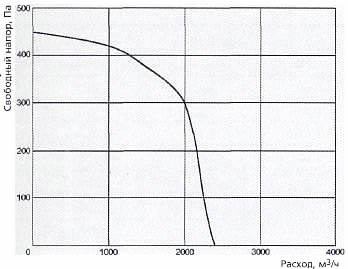

Ventrex VEKAV 2000/*-LI

Ventrex VEKAV 2000/*-LI

Ventrex VEKAV 2000/*-L3

Ventrex VEKAV 2000/*-L3

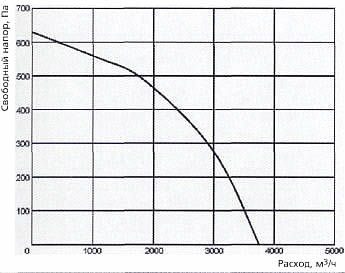

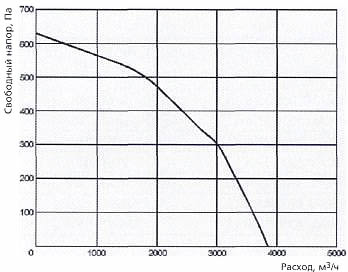

ventrex - 00656.jpgventrex - 00655.jpg

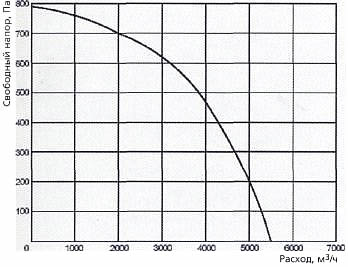

Ventrex VEKAV4000/*-L3

Ventrex VEKAV4000/*-L3



Агрегаты Ventrex VEKAV с водяным калорифером


Габаритные и присоединительные размеры :

Установки Ventrex VEKAV с водяным калорифером
МодельWW1СLНD(DxG)Присоед. размер
водяного калорифера
VEKAV 1000/13.6W*6146101981400400250DN15
VEKAV 2000/27.2W *7047002561500500315DN25
VEKAV 3000/40.8W *8248202391500500300 х 500DN25
VEKAV 4000/54W *9249203001700600400 х 600DN25

Мощность водяных калориферов указана для температуры воды 80/60°С.


Основные характеристики Ventrex VEKAV

МодельМощность калорифера, кВтВентилятор
Мощность, кВтТок, АЧастота вращения, обУмин
VEKAV 1000/13.6WL113,60,693,41190
VEKAV 1000/13,6WL313,60,931,91190
VEKAV 2000/27,2W L127,21,155,11210
VEKAV 2000/27,2W L327,21,502,61310
VEKAV 3000/40,8W L140,82,4011,01340
VEKAV 3000/40,8W L340,82,504,11300
VEKAV 4000/54W L354,03,706,01320

Дополнительные опции и аксессуары Ventrex VEKAV

МодельВоздушная
заслонка
Привод воздушной
заслонки
Смесительный узел3-ходовой
клапан
Привод
3-ходового
клапана
VEKAV 1000/13,6WL1SKM 250228-230-05RMG3-1.0VXP45.10-1.0SSB61
VEKAV 1000/13,6WL3SKM 250228-230-05RMG3-1.0VXP45.10-1.0SSB61
VEKAV 2000/27W L1SKM 315228-230-05RMG3-2.5VXP45.15-2.5SSB61
VEKAV 2000/27W L3SKM 315228-230-05RMG3-2.5VXP45.15-2.5SSB61
VEKAV 3000/41WL1SSK5OO*3OO228-230-05RMG3-4.0VXP45.20-4.0SSB61
VEKAV 3000/41WL3SSK500*300228-230-05RMG3-4.0VXP45.20-4.0SSB61
VEKAV 4000/54WL3SSK600*400228-230-05RMG3-4.0VXP45.20-4.0SSB61

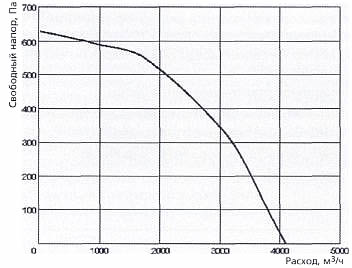

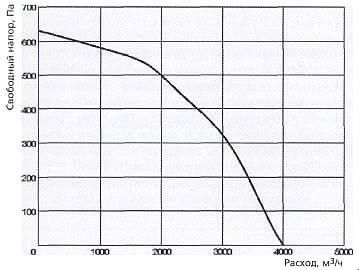

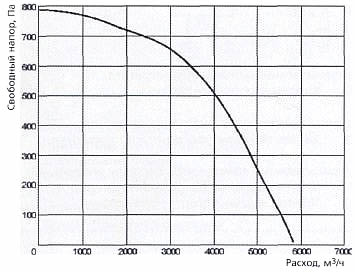

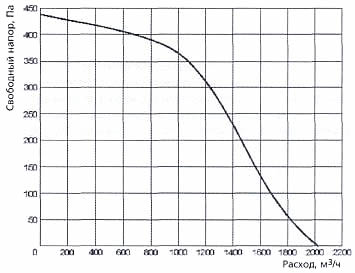

Расходно-напорные характеристики агрегатов Ventrex VEKAV с водяным калорифером

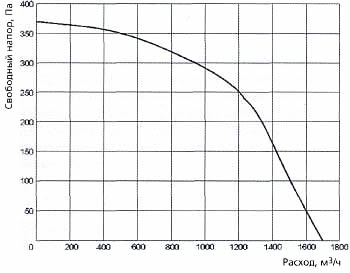

Ventrex VEKA V 1000/13.6W L1

Ventrex VEKA V 1000/13.6W L1

Ventrex VEKAV 1000113.6WL3

Ventrex VEKAV 1000113.6WL3

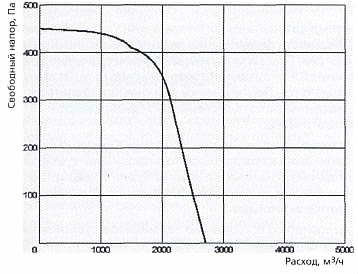

Ventrex VEKA V 2000127.2W L1

Ventrex VEKA V 2000127.2W L1

Ventrex VEKA V 2000I27.2W L3

Ventrex VEKA V 2000I27.2W L3

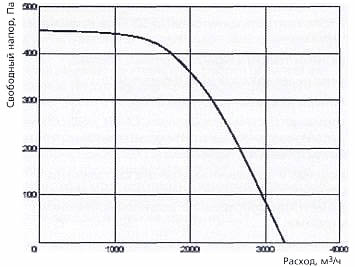

Ventrex VEKA V 3000/40.8W L1

Ventrex VEKA V 3000/40.8W L1

Ventrex VEKAV 3000/40.8W L3

Ventrex VEKAV 3000/40.8W L3

Ventrex VEKA V 4000154.8 W L3

Ventrex VEKA V 4000154.8 W L3



Система автоматического управления агрегатов Ventrex VEKAV с электрокалорифером


Система автоматического управления Ventrex CUV на базе цифрового свободно-программируемого контроллера CAREL рСО осуществляет поддержание заданной температуры воздуха, а также обеспечивает контроль за состоянием и защиту элементов вентиляционного агрегата.

Система автоматического управления обеспечивает:

-   управление работой вентустановки;

-   контроль за состоянием вентустановки;

-   индикацию режимов работы и аварийную сигнализацию;

-   управление включением/выключением по временной программе;

-   возможность управления через систему диспетчеризации. Состав стандартной системы автоматического управления:

-   щит управления (металлический шкаф, класс защиты IP65) с контроллером CARELpCO со встроенным терминалом;

-   датчики температуры приточного воздуха;

-    реле перепада давления в фильтре*;

-   привод клапана наружного воздуха*;

-   терминал системы управления CAREL pGD на двери щита**, в этом случае в щите устанавливается контроллер без встроенного терминала.

Включение и выключение агрегата выполняется переключателем на щите управления или в автоматическом режиме - контроллером по заданной временной программе.

При включении питания щита управления вводным размыкателем на двери щита загорается индикатор зеленого цвета, свидетельствующий о подаче питания на щит. При запуске агрегата на двери щита также включаются желтые индикаторы работы компонентов агрегата. Также на двери щита расположен красный индикатор «тревога», сигнализирующий о неисправностях в агрегате.

Индикатор «тревога» может сигнализировать о следующих неисправностях:

-   аварийное отключение вентилятора;

-   срабатывание защиты от перегрева электрокалорифера;

-   срабатывание пожарной сигнализации;

-    неисправность температурного датчика;

-   засорение фильтра.

В случаях аварийной остановки вентилятора, срабатывания защиты от перегрева калорифера или пожарной сигнализации происходит остановка агрегата.

Контроллер системы автоматического управления поддерживает температуру приточного воздуха. Уставка температуры воздуха задается с терминала контроллера. Управление температурой осуществляется регулированием мощности электрокалорифера. Мощность электрокалорифера регулируется симисторным регулятором. Электрокалорифер агрегата имеет встроенные термостаты для защиты от перегрева, которые подключаются к системе управления. Система управления обеспечивает защиту от перегрева электрокалорифера по сигналу от встроенного термостата и дополнительно по датчику приточного воздуха, ограничивая максимальную температуру.

Система автоматического управления агрегата имеет возможность подключения реле перепада давления на фильтрах. При загрязнении фильтров периодически включается индикатор «тревога», работа агрегата не прерывается. После замены или очистки фильтров нормальная работа системы восстанавливается автоматически.

В системе управления предусмотрена возможность подключения к пожарной сигнализации. При срабатывании пожарной сигнализации агрегат будет немедленно остановлен, при этом все прочие защитные функции остаются активными.

Контроллер со встроенным терминалом, установленный внутри щита, имеет интерфейс пользователя на английском языке. При применении русскоязычного интерфейса пользователя используется щит управления с терминалом CAREL pGD на двери щита.

Контроллеры CAREL рСО щитов управления могут подключатся к различным системам диспетчеризации при использовании дополнительных согласующих устройств. Возможно подключение до 16 контроллеров к TCP/IP шлюзу CAREL WebGATE для организации системы диспетчеризации по локальной сети с мониторингом и управлением агрегатами через web-браузер (например, Microsoft Internet Explorer) с любого компьютера сети. При этом с компьютера возможно управление состоянием агрегата и изменение параметров программы контроллера. Для подключения к WebGATE каждый контроллер должен быть доукомплектован сетевой картой интерфейса RS485.

Ventrex

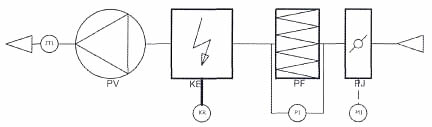

Базовые компоненты агрегата:

PV Приточный вентилятор

КЕ Электрокалорифер

PF Фильтр приточного воздуха

KR Защитный термостат электрокалорифера

Дополнительные компоненты агрегата

PJ Клапан приточного воздуха

Базовые компоненты системы управления

JT1 Датчик температуры приточного воздуха

Дополнительные компоненты системы управления

Р1 Датчик давления (загрязнения фильтров)

М1 Привод клапана приточного воздуха

* В комплект не входит.

** Для систем с интерфейсом пользователя на русском языке.


Система автоматического управления агрегатов Ventrex VEKAV с водяным калорифером


Система автоматического управления Ventrex CUV на базе цифрового свободно-программируемого контроллера CAREL рСО осуществляет поддержание заданной температуры воздуха, а также обеспечивает контроль за состоянием и защиту элементов вентиляционного агрегата. Система автоматического управления обеспечивает:

-   управление работой вентустановки;

-    контроль за состоянием вентустановки;

-    индикацию режимов работы и аварийную сигнализацию;

-   управление включением/выключением по временной программе;

-    возможность управления через систему диспетчеризации. Состав стандартной системы автоматического управления:

-   щит управления (пластиковый шкаф, класс защиты IP65) с контроллером CAREL рСО со встроенным терминалом;

-   датчики температуры: наружного воздуха, приточного воздуха, обратного теплоносителя;

-  ""реле перепада давления на фильтре*;

-   привод клапана наружного воздуха*;

-   исполнительные механизмы обвязки водяного; калорифера: 3-ходовой смесительный вентиль* с приводом* и насос*;

-   терминал* системы управления на двери щита, в этом случае в щите может устанавливаться контроллер

без встроенного терминала. Включение и выключение агрегата выполняется переключателем на щите управления или в автоматическом режиме - контроллером по заданной временной программе.

Включение питания щита управления осуществляется вводным размыкателем на передней панели. Также на передней панели расположен красный индикатор «тревога», сигнализирующий о неисправностях в агрегате. Индикатор «тревога» может сигнализировать о следующих неисправностях:

аварийное отключение вентилятора;

срабатывание защиты от замерзания калорифера;

срабатывание пожарной сигнализации;

неисправность какого-либо температурного датчика;

засорение фильтра.

В случаях аварийной остановки вентилятора, срабатывания защиты от замерзания калорифера или пожарной сигнализации происходит остановка агрегата. Контроллер системы автоматического управления поддерживает температуру приточного воздуха. Уставка температуры воздуха задается с терминала контроллера. Управление температурой осуществляется регулирующим клапаном в контуре водяного калорифера. Система управления обеспечивает защиту от замерзания калорифера. Циркуляционный насос в контуре калорифера автоматически включается/выключается по температуре наружного воздуха. Для снижения риска замерзания во время запуска при низкой температуре наружного воздуха производится предварительный прогрев теплообменника. Если температура обратной воды или приточного воздуха опускается ниже 10°С в контроллере активируется режим защиты от обмерзания, при этом агрегат останавливается, а регулирующий клапан калорифера полностью открывается. Система автоматического управления агрегата имеет возможность подключения реле перепада давления на фильтрах. При загрязнении фильтров периодически включается индикатор «тревога», работа агрегата не прерывается. После замены или очистки фильтров нормальная работа системы восстанавливается автоматически.

В системе управления предусмотрена возможность подключения к пожарной сигнализации. При срабатывании пожарной сигнализации агрегат будет немедленно остановлен, при этом все прочие защитные функции остаются активными и будет выдан сигнал на закрытие воздушной заслонки (при ее наличии).

Контроллер со встроенным терминалом, установленный внутри щита, имеет интерфейс пользователя на английском языке. При применении русскоязычного интерфейса пользователя используется щит управления с терминалом CAREL pGDXS на двери щита.

Контроллеры CAREL рСО щитов управления могут подключатся к различным системам диспетчеризации при использовании дополнительных согласующих устройств. Возможно подключение до 16 контроллеров к TCP/IP шлюзу CAREL WebGATE для организации системы диспетчеризации по локальной сети с мониторингом и управлением агрегатами через web-браузер (например, Microsoft Internet Explorer) с любого компьютера сети. При этом с компьютера возможно управление состоянием агрегата и изменение параметров программы контроллера. Для подключения к WebGATE каждый контроллер должен быть доукомплектован сетевой картой интерфейса RS485.

Ventrex

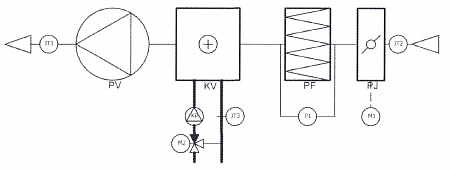

Базовые компоненты системы управления

JT1 Датчик температуры приточного воздуха

JT2 Датчик температуры в помещении

JT3 Датчик температуры защиты от замерзания калорифера

Дополнительные компоненты системы управления

Р1 Датчик давления (загрязнения фильтра)

М1 Привод клапана приточного воздуха

М2 Привод вентиля водяного калорифера

КР Циркуляционный насос водяного калорифера

Базовые компоненты агрегата:

PV Приточный вентилятор

КЕ Электрокалорифер

PF Фильтр приточного воздуха

Дополнительные компоненты агрегата

PJ Клапан приточного воздуха
