Прямоугольные канальные вентиляторы Ventrex VKSV
Технические характеристики Ventrex VKSV
 Прямоугольные канальные вентиляторы VKSV предназначены для монтажа в вентиляционные системы с прямоугольными воздуховодами. Вентиляторы компактны, имеют низкий уровень шума, могут устанавливаться в любом положении. Подключение питания выполняется на клеммной коробке на корпусе. Вентиляторы имеют защиту от попадания влаги и могут устанавливаться вне помещений.
Вентиляторы не предназначены для установки в помещениях с взрывоопасными средами, а также в помещениях с высоким содержанием сажи, мелкодисперсной пыли (мука) и т.п.
Вентиляторы монтируются при помощи разнообразных аксессуаров: гибких соединений, кассет фильтров, клапанов, регуляторов скорости и т.п.

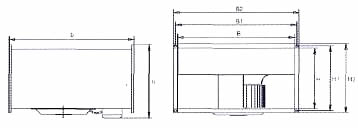

Габаритные размеры
Маркировка
| Тип | В | B1 | B2 | H | H1 | H2 | b | h |
| VKSV 500x250 | 500 | 520 | 540 | 250 | 270 | 290 | 530 | 315 |
| VKSV 500x300 | 500 | 520 | 540 | 300 | 320 | 340 | 560 | 365 |
| VKSV 600x300 | 600 | 620 | 640 | 300 | 320 | 340 | 640 | 365 |
| VKSV 600x350 | 600 | 620 | 640 | 350 | 370 | 390 | 700 | 425 |
| VKSV 700x400 | 700 | 720 | 740 | 400 | 420 | 440 | 780 | 480 |
| VKSV 800x500 | 800 | 820 | 840 | 500 | 520 | 540 | 880 | 585 |
| VKSV 1000x500 | 1000 | 1020 | 1040 | 500 | 520 | 540 | 980 | 585 |
Рабочие характеристики Ventrex VKSV 500x250 L1, VKSV 500x250 L3

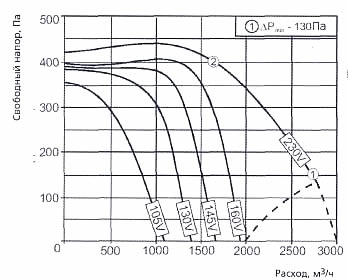

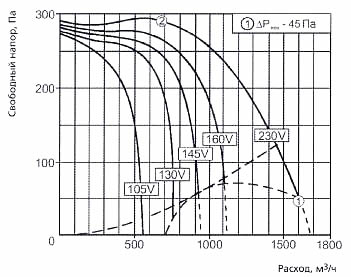

Ventrex VKSV 500x250 L1

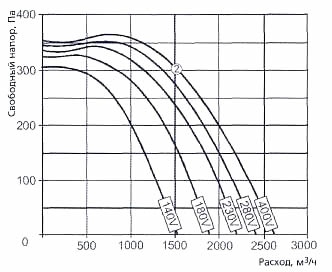

Ventrex VKSV 500x250 L3
| Тип | VKSV 500x250 L1 | VKSV 500x250 L3 |
| Питание | 230 В/50 Гц | 380В/50 Гц; 3~ |
| Потребляемая мощность, Вт | 510 | 560 |
| Ток, А | 2,30 | 0,95 |
| Частота вращения, об./мин | 1230 | 1270 |
| Максимальный расход, м³/с | 1600 | 1800 |
Максимальная температура
перемещаемого воздуха, С° | 40 | 55 |
| Защита двигателя | Встроенная | STDT16 |
| Схема соединения | №3 | №2 |
| Класс защиты | IP 44 | IP 44 |
| VKSV 500x250 L1/L3 | Уровень шума в точке 2, dB |
| | LWA ТОТ | 125 Гц | 250 Гц | 500 Гц | 1 кГц | 2 кГц | 4 кГц | 8 кГц |
| На выходе | 78/72 | 68/68 | 69/65 | 70/60 | 73/63 | 70/64 | 64/62 | 64/58 |
| На всасывании | 70/77 | 66/66 | 64/65 | 62/68 | 56/72 | 56/70 | 55/68 | 49/65 |
| В помещение | 62/63 | 45/50 | 59/58 | 55/58 | 56/55 | 49/52 | 46/47 | 41/50 |
Рабочие характеристики Ventrex VKSV 500x300 L1, VKSV 500x300 L3

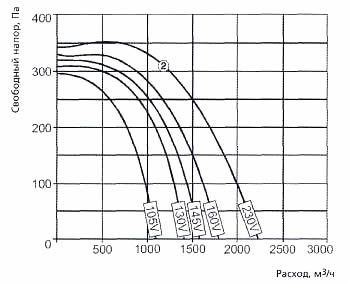

Ventrex VKSV 500x300 L1
Ventrex VKSV 500x300 L3
| Тип | VKSV 500x300 L1 | VKSV 500x300 L3 |
| Питание | 230 В/50 Гц | 380 В/50 Гц; 3~ |
| Потребляемая мощность, Вт | 780 | 930 |
| Ток, А | 3,40 | 1,90 |
| Частота вращения, об./мин | 2200 | 2500 |
| Максимальный расход, м³/с | 1600 | 1800 |
Максимальная температура
перемещаемого воздуха, Сс | 50 | 50 |
| Защита двигателя | Встроенная | 5TDT16 |
| Схема соединения | №3 | №2 |
| Класс защиты | IP 44 | IP 44 |
| VKSV 500x300 L1/L3 | Уровень шума в точке 2, dB |
| LWA ТОТ | 125 Гц | 250 Гц | 500 Гц | 1 кГц | 2 кГц | 4 кГц | 8 кГц |
| На выходе | 81/80 | 69/70 | 68/68 | 72/71 | 77/75 | 74/73 | 72/72 | 66/66 |
| На всасывании | 77/76 | 73/71 | 68/65 | 64/65 | 67/69 | 68/67 | 66/66 | 62/62 |
| В помещение | 66/64 | 54/52 | 62/59 | 58/55 | 61/58 | 55/54 | 52/50 | 47/48 |
Рабочие характеристики Ventrex VKSV 600x300 L1, VKSV 600x300 L3

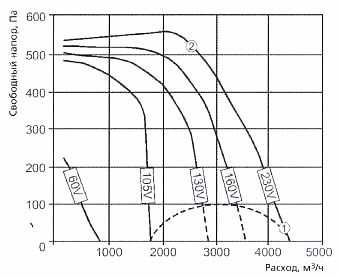

Ventrex VKSV 600x300 L1
Ventrex VKSV 600x300 L3
| Тип | VKSV 600x300 L1 | VKSV 600x300 L3 |
| Питание | 230 В/50 Гц | 380 В/50 Гц; 3~ |
| Потребляемая мощность, Вт | 1150 | 1500 |
| Ток, А | 5,10 | 2,60 |
| Частота вращения, об./мин | 1210 | 1310 |
| Максимальный расход, м³/с | 2800 | 3500 |
Максимальная температура
перемещаемого воздуха, С° | 40 | 40 |
| Защита двигателя | STET 10В | STDT16 |
| Схема соединения | №1 | №2 |
| Класс защиты | IP 44 | IP 44 |
| VKSV 600x300 L1/L3 | Уровень шума в точке 2, dB |
| Цл/А ТОТ | 125 Гц | 250 Гц | 500 Гц | 1 кГц | 2 кГц | 4 кГц | 8 кГц |
| На выходе | 82/81 | 67/69 | 75/68 | 70/73 | 74/76 | 76/74 | 75/73 | 73/68 |
| На всасывании | 81/78 | 79/72 | 70/68 | 68/73 | 71/76 | 72/74 | 69/73 | 68/68 |
| В помещение | 69/65 | 63/55 | 64/60 | 62/60 | 63/57 | 56/54 | 52/52 | 49/47 |
Рабочие характеристики Ventrex VKSV 600x350 L1, VKSV 600x350 L3
Ventrex VKSV 600x350 L1

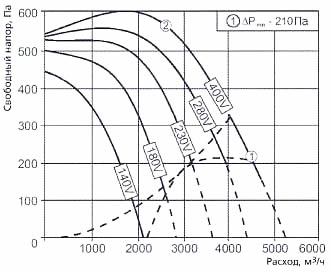

Ventrex VKSV 600x350 L3
| Тип | VKSV 600x350 L1 | VKSV 600x350 L3 |
| Питание | 230 В/50 Гц | 380 В/50 Гц; 3~ |
| Потребляемая мощность, Вт | 2400 | 2500 |
| Ток, А | 11.0 | 4.10 |
| Частота вращения, об./мин | 1340 | 1300 |
| Максимальный расход, м³/с | 4400 | 4500 |
Максимальная температура
перемещаемого воздуха, С | 40 | 40 |
| Защита двигателя | AWE/SK | STDT16 |
| Схема соединения | №1 | №2 |
| Класс защиты | IP 44 | IP 44 |
| VKSV 600x350 L1/L3 | Уровень шума в точке 2, dB |
| Цл/А ТОТ | 125 Гц | 250 Гц | 500 Гц | 1 кГц | 2 кГц | 4 кГц | 8 кГц |
| На выходе | 87/86 | 75/76 | 76/75 | 80/78 | 81/80 | 80/79 | 76/77 | 71/72 |
| На всасывании | 82/81 | 77/77 | 70/68 | 70/69 | 73/73 | 74/72 | 72/69 | 69/65 |
| В помещение | 72/69 | 64/62 | 63/62 | 63/60 | 62/60 | 58/55 | 55/52 | 50/48 |
Рабочие характеристики Ventrex VKSV 800x400 L1, VKSV 800x500 L3

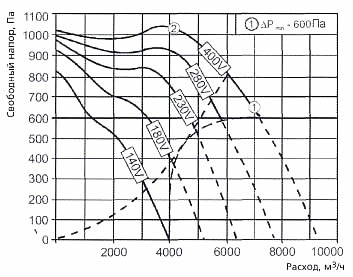

Ventrex VKSV 700x400 L3

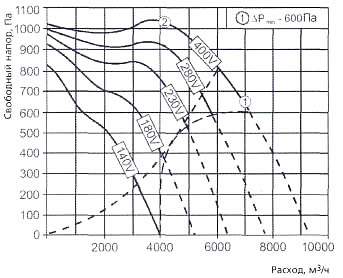

Ventrex VKSV 800x500 L3
| Тип | VKSV 700x400 L3 | VKSV 800x500 L3 |
| Питание | 380 В/50 Гц; 3~ | 380 В/50 Гц; 3~ |
| Потребляемая мощность, Вт | 3700 | 5000 |
| Ток, А | 6.0 | 8.1 |
| Частота вращения, об./мин | 1320 | 1330 |
| Максимальный расход, м³/с | 6000 | 7000 |
Максимальная температура
перемещаемого воздуха, С0 | 40 | 40 |
| Защита двигателя | STDT 16 | STDT 16 |
| Схема соединения | №2 | №2 |
| Класс защиты | IP 44 | IP 44 |
VKSV 700x400 L3 /
VKSV 800x500 L3 | Уровень шума в точке 2, dB |
| Lwa тот | 125 Гц | 250 Гц | 500 Гц | 1 кГц | 2 кГц | 4 кГц | 8 кГц |
| На выходе | 88/91 | 77/78 | 76/78 | 80/83 | 82/87 | 81/84 | 78/81 | 73/75 |
| На всасывании | 84/85 | 78/77 | 73/76 | 72/74 | 78/80 | 76/77 | 72/72 | 69/69 |
| В помещение | 74/75 | 65/68 | 67/69 | 65/57 | 68/69 | 63/64 | 63/60 | 59/58 |
Рабочие характеристики Ventrex VKSV 1000x500 L3
Ventrex VKSV 1000x500 L3
| Тип | VKSV 700x400 L3 |
| Питание | 380 В/50 Гц; 3~ |
| Потребляемая мощность, Вт | 5000 |
| Ток, А | 8.1 |
| Частота вращения, об./мин | 1330 |
| Максимальный расход, м³/с | 7200 |
Максимальная температура
перемещаемого воздуха, С0 | 40 |
| Защита двигателя | 5TDT 16 |
| Схема соединения | №2 |
| Класс защиты | IP 44 |
| VKSV 1000x500 L3 | Уровень шума в точке 2, dB |
| Цл/А ТОТ | 125 Гц | 250 Гц | 500 Гц | 1 кГц | 2 кГц | 4 кГц | 8 кГц |
| На выходе | 91 | 78 | 78 | 83 | 87 | 84 | 81 | 75 |
| На всасывании | 85 | 77 | 76 | 74 | 80 | 77 | 72 | 69 |
| В помещение | 75 | 68 | 69 | 57 | 69 | 64 | 60 | 58 |
Подключение
Подключение питания вентилятора должно выполняться только квалифицированным электриком.
1. Убедитесь, что напряжение и частота электропитания соответствуют указанным на шильде вентилятора.
2. Все электрические соединения должны выполняться в соответствии с национальными требованиями к электробезопасности.
3. Вентиляторы должны быть заземлены.
| Nr.1 (-1 230 V)U, - коричневый U2 - синий
Z, - черный
Z2 - оранжевый
ТК - белый
РЕ - желто-черный
| Nr.2 (-3 400 V)(У, - коричневый V1 - синий
W1 - черный
U2 - красный
V3 - серый
1/1/, - оранжевый
ТК - белый
| Nr.3 (-1 230 V)I/, - коричневый U2 - синий
Z, - черный
Z2 - оранжевый
ТК - белый
РЕ - желто-черный
|
Таблица соответствия прямоугольных канальных вентиляторов Systemair KE/KT и Ventrex VKSV:
| Systemair | Ventrex |
| Systemair KE 50-25-4 | Ventrex VKSV 500x250 L1 |
| Systemair KT 50-25-4 | Ventrex VKSV 500x250 L3 |
| Systemair KE 50-30-4 | Ventrex VKSV 500x300 L1 |
| Systemair KT 50-30-4 | Ventrex VKSV 500x300 L3 |
| Systemair KE 60-30-4 | Ventrex VKSV 600x300 L1 |
| Systemair KT 60-30-4 | Ventrex VKSV 600x300 L3 |
| Systemair KT 60-35-4 | Ventrex VKSV 600x350 L3 |
| Systemair KT 70-40-4 | Ventrex VKSV 700x400 L3 |
| Systemair KT 80-50-4 | Ventrex VKSV 800x500 L3 |
|
