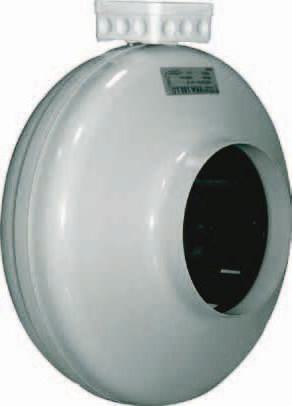

Круглые канальные вентиляторы Ventrex CDKV

Технические характеристики Ventrex CDKV

Круглые канальные вентиляторы CDKV предназначены для использования в системах приточной и вытяжной вентиляции. Вентиляторы не предназначены для работы в пожаро- и взрывоопасной среде. CDKV-S - настенная версия.

Вентиляторы имеют двигатели с внешним ротором с загнутыми назад лопатками, не требующие обслуживания подшипники, встроенный термоконтакт.

Подключение питания осуществляется через клеммную коробку на корпусе вентилятора в соответствии со схемой подключения, указанной в таблице электрических характеристик.

Корпуса вентиляторов окрашены порошковой краской в светло-серый цвет (RAL 7035).

Вентиляторы могут устанавливаться в любом положении. Для предотвращения передачи вибрации от вентилятора на воздуховод рекомендуется пользоваться хомутами MKV или их аналогами.

Все вентиляторы рассчитаны на подключение к однофазной сети переменного тока 230 В/50 Гц.

Для регулирования производительности могут применяться пятиступенчатые трансформаторы или симисторные регуляторы. Использование частотных преобразователей не допускается.

Монтаж и подключение вентиляторов должны осуществлять квалифицированне специалисты.

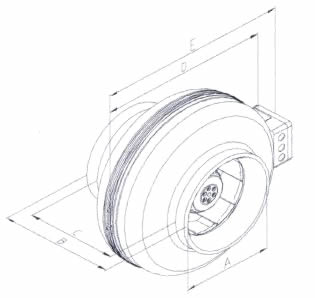

Геометрические характеристики вентиляторов Ventrex CDKV (мм)

Модель	100MD	100LD	125MD	125LD	160MD	160LD	200MD	200LD	250MD	250LD	315MD	315LD
А	100	100	125	125	160	160	200	200	250	250	315	315
В	206	206	206	206	202	227	219	227	223	230	247	257
С	167	167	175	175	153	176	167	175	163	170	179	189
D	245	245	245	245	345	345	345	345	345	345	402	402
Е	287	287	287	287	389	389	389	389	389	389	446	446

Геометрические характеристики вентиляторов CDKV -*S(mm)

Модель	100MD	100LD	125MD	125LD	160MD	160LD	200MD	200LD	250MD	250LD	315MD	315LD
di	100	100	125	125	160	160	200	200	250	250	315	315
D1	242	242	242	242	242	342	342	342	342	342	400	400
а	19	19	15	15	24	25	24	24	25	25	40	40
b	122	122	116	116	116	129	123	131	125	131	156	166
е	136	136	136	136	136	192	192	192	192	192	225	225
f	310	310	310	310	310	400	400	400	400	400	460	460
g	295	295	295	295	295	385	385	385	385	385	445	445

Рабочие характеристики вентиляторов Ventrex CDKV

Модель	100MD	100LD	125MD	125LD	160MD	16OLD	200MD	200LD	250MD	250LD	315MD	315LD
Максимальный расход воздуха, м³/ч	225	240	260	325	375	600	700	1050	950	1275	1375	1875
Ток, А	0,16	0,3	0,17	0,3	0,26	0,4	0,41	0,71	0,41	0,7	0,8	1,4
Потребляемая мощность, Вт	37	69	39	69	60	92	94	163	94	161	184	322
Частота вращения, об./мин	2500	2500	2500	2500	2500	2600	2600	2650	2600	2650	2600	2700
Максимальная температура перемещаемого воздуха, С	50	50	50	50	50	40	40	60	40	60	50	40
Схема подключения	2	1	2	1	1	1	1	1	1	1	1	1

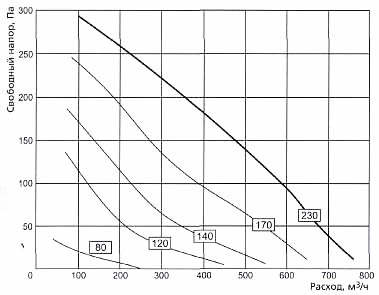

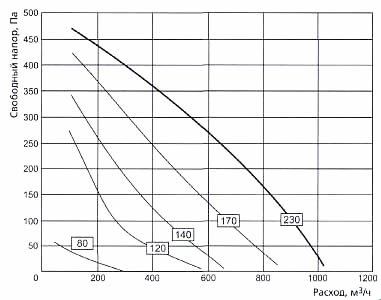

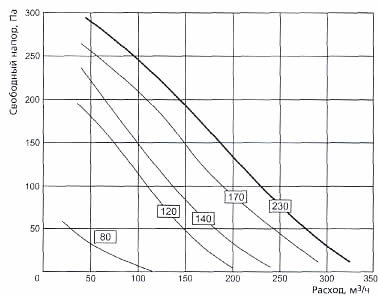

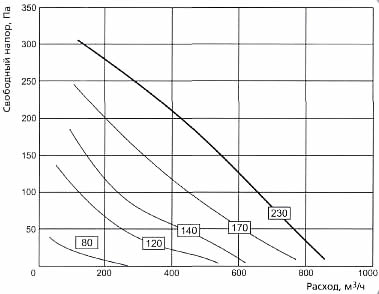

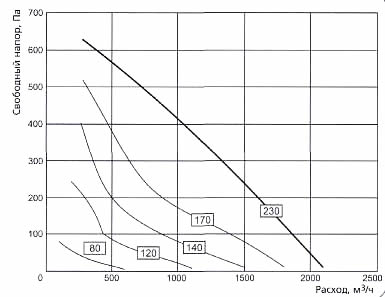

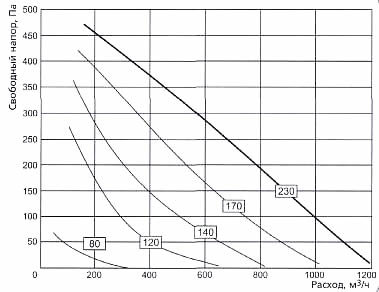

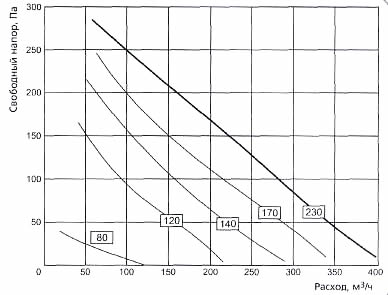

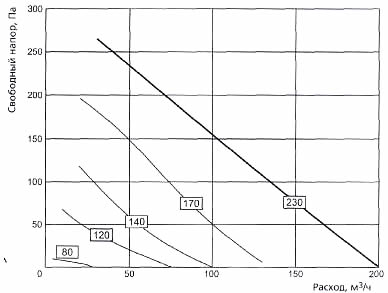

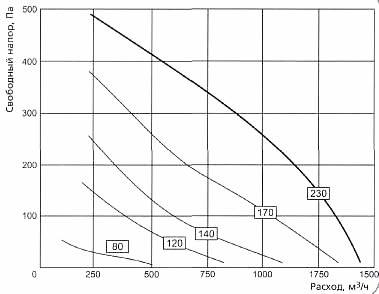

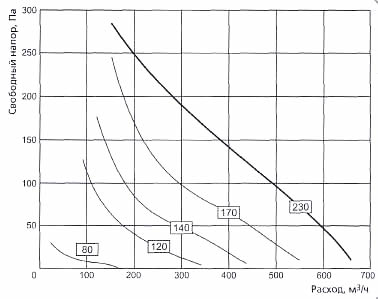

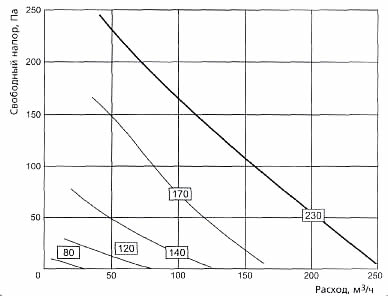

Расходно-напорные характеристики Ventrex CDKV

Ventrex CDKV 100 MD	Ventrex CDKV 100LD
Ventrex CDKV 125 MD	Ventrex CDKV 125LD
Ventrex CDKV 160 MD	Ventrex CDKV 160LD

Ventrex CDKV200MD	Ventrex CDKV 200LD
Ventrex CDKV 250 МD	Ventrex СDКY 250 LD
Ventrex CDKV315MD	Ventrex CDKV315LD
