Приточно-вытяжные установки Ventrex RISV 2000E, 3000Е

с рекуперацией тепла номинальной производительностью 2000 и 3000 мз/час с электрокалорифером

•   Эффективные малошумные вентиляторы

•   Эффективность пластинчатого теплообменника не менее 60%

•   Электрический подогрев воздуха

•   Регулирование температуры приточного воздуха

•   Защита от обмерзания теплообменника

•    Низкий уровень шума

Y агрегата левого исполнения (VK) подключение свежего воздуха находится с левой стороны, агрегата правого исполнения (VD) - с правой стороны.

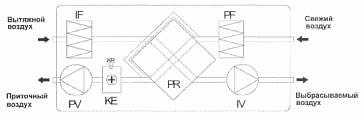

Блок-схема вентиляционного агрегата Ventrex RISV2000E

IV     Вентилятор вытяжного воздуха

PV    Вентилятор приточного воздуха

PR     Пластинчатый теплообменник

КЕ    Электрический нагреватель

PF     Фильтр свежего воздуха EU5

IF      Фильтр вытяжного воздуха EU5

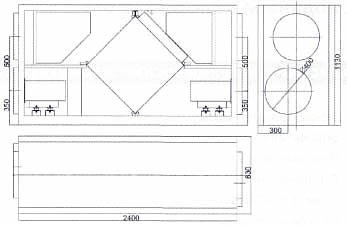

Габаритный чертеж вентиляционного агрегата Ventrex RISV 2000E

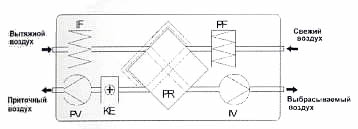

Блок-схема вентиляционного агрегата Ventrex RISV3000E

IV     Вентилятор вытяжного воздуха

PV    Вентилятор приточного воздуха

PR    Пластинчатый теплообменник

КЕ    Электрический нагреватель

PF     Фильтр свежего воздуха EU5

IF      Фильтр вытяжного воздуха EUS Байпас

Габаритный чертеж вентиляционного агрегата Ventrex RISV 3000E

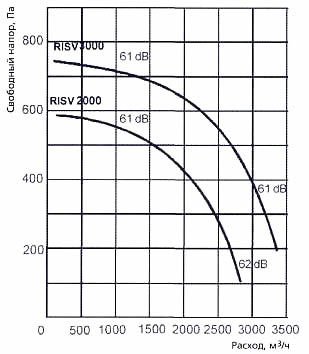

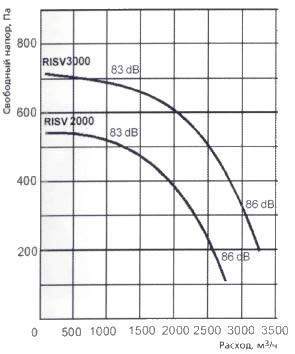

Производительность агрегатов

Диаграммы приведены с:

1. фильтрами класса EU5 для вытяжного и свежего воздуха;

2.  пластинчатым теплообменником;

3. электрическим подогревателем.

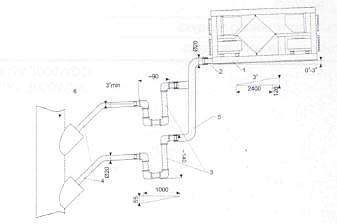

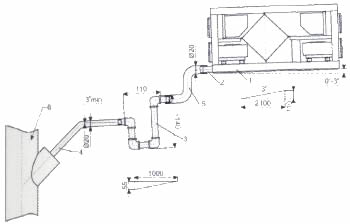

Схема устройства дренажа

После монтажа агрегат должен быть подключен к дренажной системе. К выходу дренажного патрубка должен быть подсоединен рукав (2). Система должна быть смонтирована, как показано на схеме: агрегат (1), сифон (3) и фановая система (6). Сифон должен находиться ниже уровня агрегата. Трубы (4,5) должны иметь уклон не менее 3° (55 мм снижения на 1 м длины). Перед первым пуском агрегата заполните дренажную систему водой и убедитесь, что обеспечен слив в фановую систему (б). При прокладке дренажа в помещении с температурой ниже 0°С необходимо принять меры для предотвращения его замерзания.

Ventrex RISV2000E

Ventrex RISV3000E
