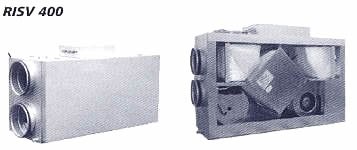

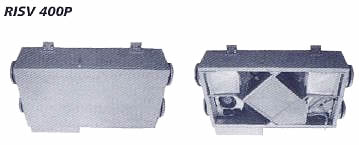

Приточно-вытяжные установки Ventrex RISV 400, 400V, 400P
с рекуперацией тепла номинальной производительностью 400 м3/час
• Горизонтальное, вертикальное и подпотолочное исполнение агрегатов
• Эффективные малошумные вентиляторы
• Эффективность пластинчатого теплообменника не менее 60%
• Электрический подогрев воздуха
• 3-х ступенчатое регулирование расхода воздуха
• Регулирование температуры приточного воздуха
• Защита от обмерзания теплообменника
• Низкий уровень шума
• Легкость монтажа и обслуживания

У агрегата левого
исполнения (VK)
подключение свежего
воздуха находится
с левой стороны,
у агрегата правого
исполнения (VD) - с правой стороны.
| Тип агрегата | RISV 400 |
RISV 400V | RISV 400P |
| Номинальная производительность, м3/ч | 400 |
| Габаритные размеры, мм | 600 х 1000x350 | 800 х 900 х 352 | 640 х 251 х 970 |
| Диаметр воздуховодов, мм | 160 |
| Электропитание | 220 В/50 Гц |
| Вентилятор вытяжного воздуха | 160 Вт | 210Вт |
| Вентилятор приточного воздуха | 210 Вт |
| Управление вентиляторами | 3-ступенчатое, с пульта ДУ |
| Электронагреватель | 2,0 кВт |
| Подогреватель теплообменника | 1,0 кВт |
| Регулировка температуры воздуха | Электронная |
| Фильтр приточного воздуха | EU5 | EU5 |
| Фильтр вытяжного воздуха | EU3 | EU5 |
| Вес, кг | 48 | 68 | 42 |
Производительность вентиляционного агрегата
1. Диаграмма приточного воздуха агрегатов указана с фильтром класса EU5.
2. На диаграмме зависимости расхода воздуха от давления показаны для 5 разных напряжений питания вентиляторов, изменяемых автотрансформатором. Трансформатор регулировки скорости вентиляторов имеет 5 ступеней, из них могут быть выбраны 3 для управления с пульта.
| Напряжение, В | 230 | 190 | 160 | 130 | 100 |
| Кривая | 1 | 2 | 3 | 4 | 5 |
Уровень шума
| Расход воздуха, м3/ч | В помещение | В канал |
| LA, dB(A) | Полосы частоты октавы, Гц |
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| 400 | 60 | 60 | 58 | 57 | 55 | 55 | 54 | 54 | 52 |

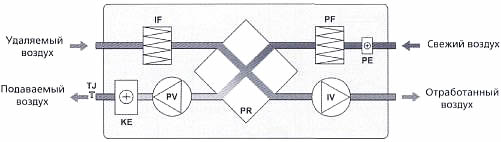

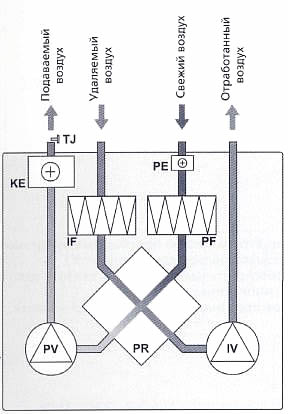

Блок-схема вентиляционного агрегата Ventrex RISV 400
Ventrex RISV400V
Ventrex RISV 400
IV Вытяжной вентилятор
PV Вентилятор приточного воздуха
PR Пластинчатый теплообменник
КЕ Электронагреватель
РЕ Предварительный нагреватель
PF Фильтр свежего воздуха EU5
IF Фильтр на вытяжке EU3 (для RISV 400P EU5)
TJ Температурный датчик на притоке
Ventrex RISV400P

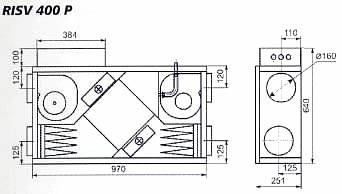

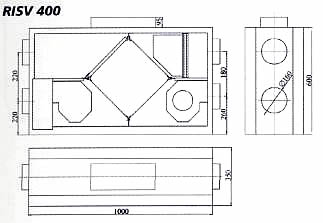

Габаритный чертеж вентиляционных агрегатов

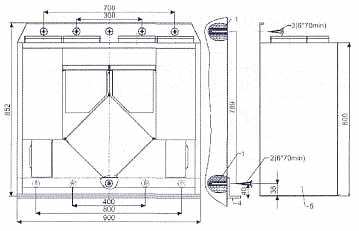

Схема монтажа агрегата Ventrex RISV 400V
1. Просверлите б отверстий в стене, на которой будет
подвешен агрегат. В отверстия вставьте дюбели (1).
2. Закрепите уголок (4) на стене при помощи саморезов (2)
3. Поместите агрегат (5) на уголок (4) и закрепите его
саморезами (3) на стене.

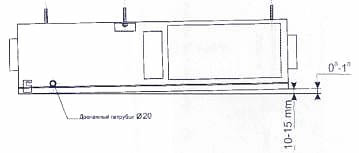

Схема монтажа агрегата Ventrex RISV 400P
1. Агрегат монтируется на потолке при помощи стандартных
крепежных изделий (болтов, саморезов и т.п.).
Желательно обеспечить наклон агрегата около 1е для
беспрепятственного слива конденсата.
2. Установка агрегата в ином положении не допускается.

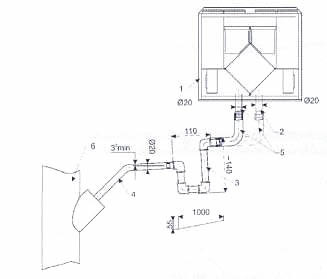

Схема устройства дренажа
После монтажа агрегат должен быть подключен к дренажной системе. К выходу дренажного патрубка должен быть подсоединен рукав (2). Система должна быть смонтирована, как показано на схеме: агрегат (1), сифон (3) и фановая система (6). Сифон должен находиться ниже уровня агрегата. Трубы (4,5) должны иметь уклон не менее 3° (55 мм снижения на 1 м длины). Перед первым пуском агрегата заполните дренажную систему водой и убедитесь, что обеспечен слив в фановую систему (6). При прокладке дренажа в помещении с температурой ниже 0°С необходимо принять меры для предотвращения его замерзания.
| Ventrex RISV 400
| Ventrex RISV 400 V
|
| Ventrex RISV 400 Р
|

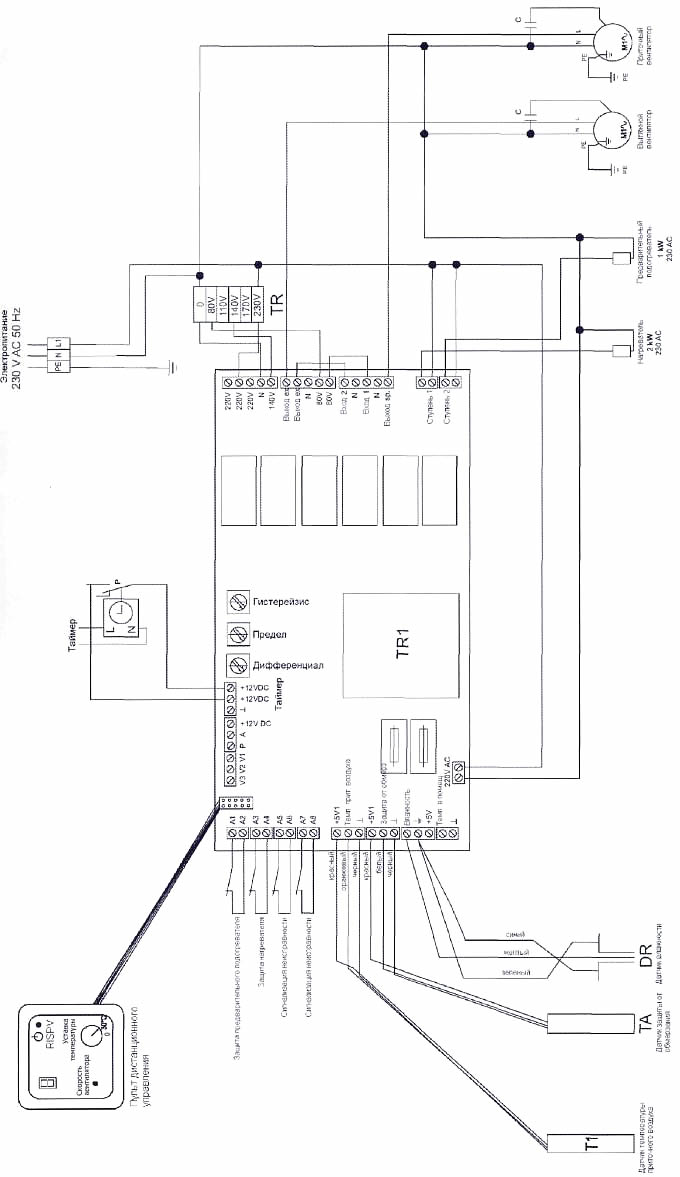

Схема соединений
|
