Приточные вентиляционные установки Ventrex TLPV
Технические характеристики Ventrex TLPV
Системы автоматического управления установками TLPV

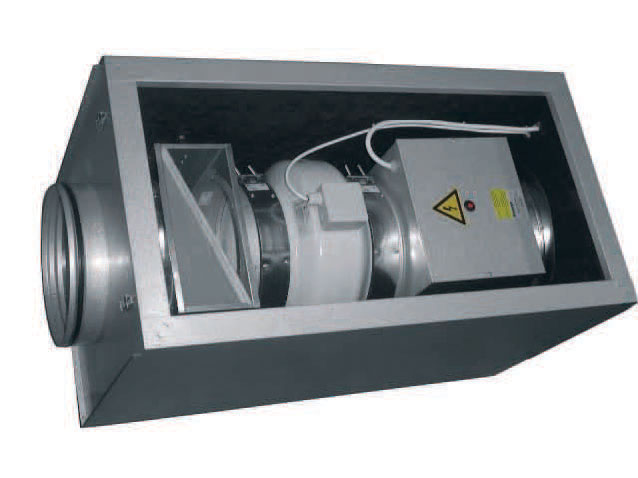

 Агрегат Ventrex TLPV состоит из воздушного фильтра EU3, канального вентилятора с контактором и электрокалорифера с канальным датчиком. Все оборудование смонтировано в изолированном контейнере (изоляция - минеральная вата, толщина 50 мм), изготовленном из гальванизированной стали. С обеих сторон ящика предусмотрены круглые соединительные элементы. Легкосъемная крышка крепится замками.
Приточные вентиляционные установки Ventrex TLPV находятся в соответствии с приточными вентиляционными установками Systemair TLP.
Монтаж
Монтируется в горизонтальном положении. Минимальная корость воздуха, проходящего через нагреватель, -1,5 м/с. Вентиляторы однофазные, 230 В / 50 Гц.
Габаритный чертеж
агрегата подачи воздуха Ventrex TLPV

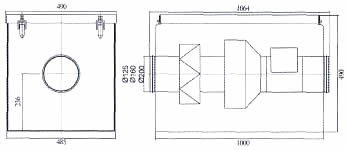

Ventrex TLPV 125, 160, 200

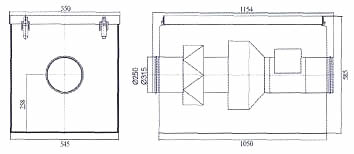

Ventrex TLPV 250, 315
Технические характеристики
| тип | TLPV125/1200 | TLPV160/2000 | TLPV160/2400 | TLPV160/5000 |
| Калорифер | EKAV 125-1,2 | EKAV 160-2,0 | EKAV 160-2,4 | EKAV 160-5,0 |
| Электропитание, В/Гц | 230 | 230 | 230 | 400 |
| Потребляемая мощность, кВт | 1.2 | 2 | 2.4 | 5 |
| Мин. расход воздуха, мз/ч | 70 | 110 | 110 | 110 |
| Вентилятор | CDKV125 LD | CDKV 160 LD | CDKV 160 LD | CDKV 160LD |
| Электропитание В/Гц | 230/50 | 230/50 | 230/50 | 230/50 |
| Ток, А | 0.36 | 0.4 | 0.4 | 0.4 |
| Число оборотов/мин | 2500 | 2600 | 2600 | 2600 |
| Потребляемая мощность, Вт | 69 | 92 | 92 | 92 |
| Макс, расход, мЗ/ч | 250 | 450 | 450 | 450 |
| Вес, кг | 37 | 39 | 39 | 39 |
| Схема соединения | 1 | 1 | 1 | 2 |
| ТИП | TLPV160/6000 | TLPV200/2000 | TLPV200/2400 | TLPV200/3000 |
| Калорифер | EKAV 160-6,0 | EKAV 200-2,0 | EKAV 200-2,4 | EKAV 200-3,0 |
| Электропитание, В/Гц | 400 | 230 | 230 | 400 |
| Потребляемая мощность, кВт | 6 | 2 | 2.4 | 3 |
| Мин. расход воздуха, мЗ/ч | 110 | 170 | 170 | 170 |
| Вентилятор | CDKV 160 LD | CDKV 200 LD | CDKV 200 LD | CDKV 200 LD |
| Электропитание, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 |
| Ток, А | 0.4 | 0.71 | 0.71 | 0.71 |
| Число оборотов/мин | 2600 | 2650 | 2650 | 2650 |
| Потребляемая мощность, Вт | 92 | 163 | 163 | 163 |
| Макс. расход, мЗ/ч | 450 | 940 | 940 | 940 |
| Вес, кг | 39 | 41 | 41 | 41 |
| Схема соединения | 2 | 1 | 1 | 2 |
| Тип | TLPV200/5000 | TLPV200/6000 | TLPV2 50/1200 | TLPV250/5000 |
| Калорифер | EKAV 200-5,0 | EKAV 200-6,0 | EKAV 250-1,2 | EKAV 250-5,0 |
| Электропитание, В/Гц | 400 | 400 | 230 | 400 |
| Потребляемая мощность, кВт | 5 | 6 | 1 | 5 |
| Мин. расход воздуха, м3/ч | 170 | 170 | 250 | 250 |
| Вентилятор | CDKV 200 LD | CDKV 200 LD | CDKV 250 LD | CDKV 250 LD |
| Электропитание, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 |
| Ток, А | 0.71 | 0.71 | 0.7 | 0.7 |
| Число оборотов/мин | 2650 | 2650 | 2650 | 2650 |
| Потребляемая мощность, Вт | 163 | 163 | 161 | 161 |
| Макс, расход, м3/ч | 940 | 940 | 950 | 950 |
| Вес, кг | 41 | 41 | 51 | 51 |
| Схема соединения | 2 | 2 | 1 | 2 |
| Тип | TLPV2 50/6000 | TLPV2 50/9000 | TLPV315/5000 | TLPV315/6000 | TLPV315/9000 |
| Калорифер | EKAV 250-6,0 | EKAV 250-9,0 | EKAV 315-5,0 | EKAV 315-6,0 | EKAV 315-9,0 |
| Электропитание, В/Гц | 400 | 400 | 400 | 400 | 400 |
| Потребляемая мощность, кВт | 6 | 9 | 5 | 6 | 9 |
| Мин. расход воздуха, м3/ч | 250 | 250 | 315 | 315 | 315 |
| Вентилятор | CDKV 250 LD | CDKV 250 LD | CDKV 315 LD | CDKV 315 LD | CDKV 315 LD |
| Электропитание, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Ток, А | 0.7 | 0.7 | 1.4 | 1.4 | 1.4 |
| Число оборотов/мин | 2650 | 2650 | 2700 | 2700 | 2700 |
| Потребляемая мощность, Вт | 161 | 161 | 322 | 322 | 322 |
| Макс, расход, м3/ч | 950 | 950 | 1550 | 1550 | 1550 |
| Вес, кг | 51 | 51 | 64 | 64 | 67 |
| Схема соединения | 2 | 3 | 2 | 2 | 3 |

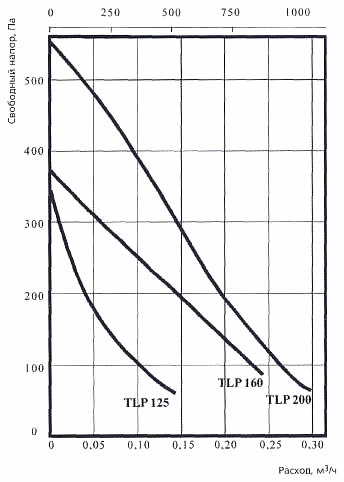

Производительность агрегатов

Электрические схемы соединений
№1 - агрегаты 230 В, 1 ~
(TLPV 125I1200, 160/2000, 200/2000)
А - переключатель/предохранитель
В - регулятор вентилятора
С - вентилятор VKAV
D - регулятор нагревателя
Е - канальный датчик
F - нагревательные элементы
(до 3,2 кВт)
G- реле | №2 - агрегаты 380 В, 3~
(TLPV 160/5000, 250/6000, 315/6000)
А - переключатель/предохранитель
В - регулятор вентилятора
С - вентилятор VKAV
D - регулятор нагревателя
Е - канальный датчик
F - нагревательные элементы
(до 6,0 кВт)
G- реле | №3 - агрегаты 380 В, 3~
(TLPV 250/9000, 315/9000)
А - переключатель/предохранитель
В - регулятор вентилятора
С - вентилятор VKAV
D - регулятор нагревателя
Е - канальный датчик
F - нагревательные элементы
(до 9,0 кВт)
G - реле |
Эксплуатация
Перед техническим обслуживанием и очисткой всегда отключать агрегат от электросети.
Подготовку агрегата к работе может осуществлять только квалифицированный электрик. В случае неисправности:
1. Проверить отключение электропитания.
2. Проверить, не заблокирована ли крыльчатка.
3. Переключить термозащиту кнопкой "RESET" и включить вентилятор.
4. Если вентилятор не вращается, обратиться к поставщику.
Обслуживание
Вентилятор и нагреватель обязательно чистить не реже одного раза в год. Фильтр проверять и при необходимости менять 2 раза в год.
Система автоматического управления Ventcontrol агрегатами TLPV .
Система автоматического управления Ventrex Ventcontrol агрегатами TLPV
Система управления VENTCONTROL обеспечивает следующие базовые функции:
• включение/выключение приточной установки;
• регулирование температуры приточного воздуха;
• защиту электрокалорифера от перегрева;
• отключение установки по сигналу противопожарной защиты;
• отображение кодов неисправностей на дисплее.
Опционально возможна комплектация системы дополнительным оборудованием, обеспечивающим:
• трехступенчатое управление скоростью вентилятора;
• возможность управления приточной установкой с компьютера и подключения ее к внешней системе управления зданием (BMS);
• управление установкой с пульта дистанционного управления.
По сравнению с традиционным управлением агрегатами TLPV, состоящим из контроллера электронагревателя и регулятора скорости вентилятора, преимуществами автоматики VENTCONTROL являются:
• современный привлекательный дизайн пульта управления;
• информативный жидкокристаллический дисплей;
• возможность включения агрегата в состав системы управления зданием;
• возможность дистанционного управления агрегатом;
• возможность удаленного управления агрегатом при помощи компьютера, в том числе - через Интернет.
| Наименование | Функции и состав | Внешний вид | Примечание |
| Блок управления | Включает в себя плату входов / выходов, плату управления электрокалорифером, два датчика температуры (регулирующий и предельный) и контактор электрокалорифера. Блок управления может монтироваться как на агрегате, так и на воздуховоде. |  | Базовая комплектация |
| Настенный пульт управления «Acqua» | Осуществляет управление всеми компонентами агрегата и отображает неисправности. Максимальное удаление от платы блока управления - 30 м. |  | Базовая комплектация |
| Трансформатор | Трансформатор в корпусе обеспечивает выбор 3 скоростей вентилятора; выбор осуществляется с пульта управления. | | Опционально |
| Пульт дистанционного управления | Используется вместо настенного пульта управления. Помимо пульта в состав опции входит приемник ИК-сигнала и соединительный кабель. |  | Опционально |
| Плата RS485 | Служит для подключения блока управления к компьютеру или внешней системе управления (BMS). |  | Опционально |
|
