Регулятор електричного нагрівання Ventrex EKRV6P

EKRV6 представляє собою пропорційний контролер для електронагрівачів з автоматичною адаптацією до напруги. Все навантаження регулюється за принципом ВКЛ/ВИКЛ. Співвідношення між часом вмикання і виключення варіюється від 0 до 100% для виконання заданої уставки по температурі. Регулятор може працювати як від вбудованого, так і від зовнішнього датчика температури.

EKRV6 призначений тільки для управління електронагрівачами. Закладений принцип управління не дозволяє використовувати його для керування електродвигунами та освітленням.

EKRV6 може управляти тільки одно-або двофазним навантаженням.

Алгоритм управління

EKRV6 управляє повним навантаженням за принципом ВКЛ./ВИКЛ.Управлення середньою величиною навантаження здійснюється автоматичною настройкою співвідношення періодів вмикання і виключення Ventrex EKRV6 має автоматичне розпізнавання нульового кута фази для запобігання радіоперешкод.

EKRV6 автоматично налаштовує свій режим роботи залежно від динаміки регульованого об'єкта. Якщо температура змінюється швидко, наприклад, при керуванні від канального датчика, Ventrex EKRV6 працює як ПІ-контролер. При управлінні, наприклад, від кімнатного датчика температура змінюється повільно і EKRV6 працює як П-контролер.

Нічна уставка Ventrex

Безпотенційний контакт дає можливість задавати уставку температури в діапазоні 1 ... 10°С за допомогою потенціометра.

Технічні характеристики

Контролери відповідають стандартам EN 1010-1:1993 + А2: 1995, EN 50081-1:1992, EN 55022: 1998, і марковані РЄ.

Електричні з'єднання

Полярність не має значення.

Живлення: 200-415 В, 50-60 Гц з автоматичною адаптацією під фактичні параметри.

Максимальний струм 16 А.

УВАГА:

Підключення EKRV6 має здійснюватися через автомат з мінімальним зазором 3 мм. Маркування силового кабелю і автомата повинна здійснюватися відповідно до місцевих вимог по навантажувальній потужності. Автомат повинен знаходитися в безпосередній близькості від контролера. ЗАБОРОНЯЄТЬСЯ ВІДКРИВАТИ КОНТРОЛЕР При включенні живлення!

Вихідне навантаження

Резистивне одно-і двофазне навантаження.

Максимальне навантаження 6,4 кВт при 2-400 В (16 А) і 3,2 кВт при 1-230 В (16 А).

Мінімальне навантаження 0,4 кВт при 2-400 В (1 А) і 0,23 кВт при 1-230 В (1 А).

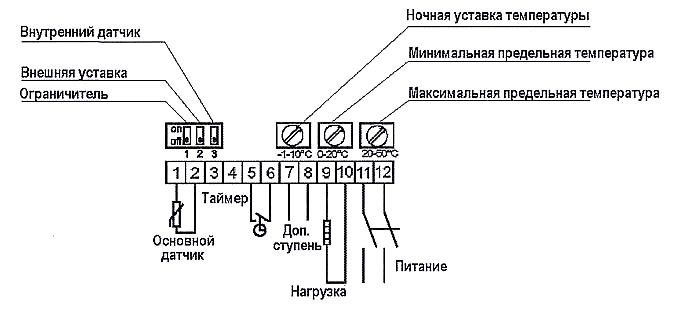

Схема підключення

Зовнішній датчик температури

При підключенні полярність не має значення.

При використанні зовнішнього датчика еквівалентна функція EKRV6 повинна бути відключена відповідним DIP-перемикачем (дивись схему підключення).

УВАГА:

Датчик EKRV6 має високий потенціал (> 200 В) в порівнянні з нейтраллю або заземленням. Підключення датчика повинне здійснюватися відповідно до місцевих вимог електробезпеки.

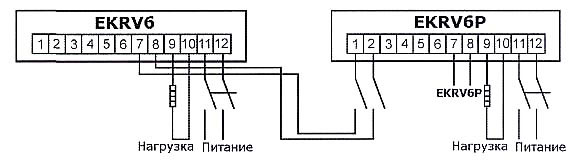

Додаткове навантаження

Для підключення додаткового навантаження до EKRV6 використовується додаткова щабель EKRV6P, яка представляє собою аналогічний регулятор, але без можливості підключення датчика і уставки температури.

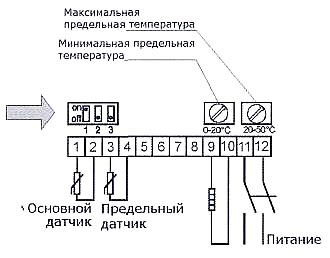

Граничний датчик температури

Підключення граничного датчика здійснюється відповідно до схеми і служить для обмеження мінімальної і максимальної температури при управлінні від кімнатного датчика.

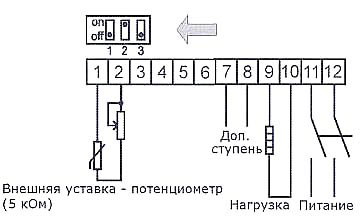

Потенціометр уставки температури

Діапазон уставки - 0 ...30°С.

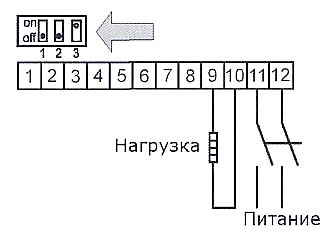

Використання внутрішнього датчика

Монтаж

Зніміть передню кришку. Встановіть EKRV6
горизонтально.

Якщо EKRV6 використовується з внутрішнім датчиком, встановіть EKRV6 в робочій зоні (приблизно на відстані 1,5 м від підлоги) забезпечивши нормальну циркуляцію повітря навколо регулятора.

Якщо EKRV6 використовується з зовнішнім датчиком, місце розташування регулятора не має значення.

Очищення:

Перед очищенням вимкніть електроживлення. Очищення виконуйте вологою тканиною. Не використовуйте розчинники.

Обслуговування:

1.  Вентиляційні отвори контролера повинні бути відкриті для вільного проходу повітря.

2.  Періодично перевіряйте стан контактів.

Діагностика та усунення несправностей

1.   Перевірте правильність підключення контактів і правильність установки DIP-перемикачів. Перевірте живлення на контактах 11, 12.

2.   Перевірте живлення на виході (контакти 9, 10).

3.   Вимкніть зовнішній датчик. Опір датчика в робочому діапазоні повинно бути від 10 до 15 кОм.

4.  Залиште відкритими контакти датчика. Подайте живлення. EKRV6 повинен подавати живлення на нагрівач безперервно, і світлодіод повинен бути включений постійно. Перевірте струм нагрівача.

5.   Вимкніть живлення, потім замкніть входи датчика накоротко. Увімкніть живлення знову. EKRV6
не повинен подавати живлення на нагрівач, і світлодіод не повинен горіти. Перевірте, що струм нагрівача дорівнює нулю.
