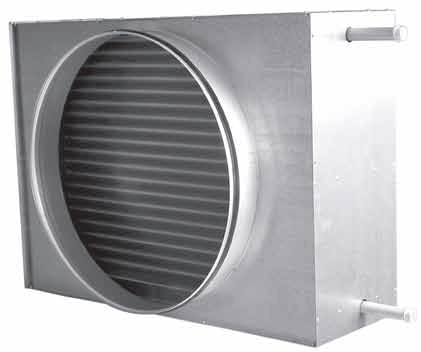

Водяные калориферы Ventrex AVSV для круглых каналов

Технические характеристики Ventrex AVSV

Водяные калориферы Ventrex AVSV для круглых каналов Канальные нагреватели используются в системах вентиляции, когда требуется подогрев приточного воздуха. Теплоносителем может являться вода или водно-гликолевый раствор.

Корпус калорифера изготовлен из гальванизированной стали. Трубки калорифера и присоединительные элементы медные с алюминиевым оребрением.

Съемная панель предназначена для осмотра и очистки калорифера и находится на стороне подключения. Панель крепится четырьмя саморезами и может быть легко снята и установлена на место.

Калорифер может быть смонтирован в любом положении. Максимальное рабочее давление - 1,0 МПа. Максимальная температура теплоносителя на входе - 100°С.

Габаритные размеры и схема подключения Ventrex AVSV

Тип	D, мм	А, мм	В, мм	С, мм	C1, мм	а, мм	a1, мм	b, мм	Ы, мм	DN
AVSV125	125	195	230	270	330	139	22	51	138	3/8"
AVSV 160	160	275	305	330	390	158	22	51	213	3/8"
AVSV 200	200	275	305	330	390	158	22	51	213	3/8"
AVSV 250	250	398	380	400	460	185	30	51	287	1/2"
AVSV 315	315	467	456	400	460	193	30	51	363	1/2"
AVSV 400	400	557	530	400	460	190	32	52	438	1/2"
AVSV 500	500	707	555	400	460	190	32	52	463	3/4"

Технические характеристики Ventrex AVSV 125

Ventrex AVSV 125			Температура воды 90°/70°				Температура воды 80°/60°				Температура воды 60°/40°
Расход воздуха	Потеря напора воздуха	Температура воздуха на входе	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды
м³/ч	Па	°С	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа
90	11	-25	39	1.9	0.02	0.26	30	1.7	0.02	0.21	13.7	1.2	0.01	0.12
90	11	-15	41	1,7	0,02	0,21	33,3	1,5	0,01	0,16	16,8	0,97	0,01	0,08
90	11	-10	43	1,6	0,01	0,19	34,8	1,35	0,01	0,14	18,4	0,86	0,01	0,06
90	12	0	46	1,4	0,01	0,14	37,7	1,15	0,01	0,1	21,6	0,65	0,01	0,04
90	12	10	49	1,2	0,01	0,11	40,7	0,93	0,01	0,07	24,9	0,45	0,01	0,02
180	38	-25	24,1	3	0,03	0,6	17,5	2,6	0,03	0,46	4	1,77	0,02	0,25
180	39	-15	28,5	2,6	0,03	0,47	21,9	2,2	0,02	0,36	8,7	1,44	0,01	0,17
180	39	-10	30,6	2,5	0,02	0,42	24,1	2	0,02	0,31	11	1,28	0,01	0,14
180	40	0	35	2,1	0,02	0,32	28,6	1,8	0,02	0,22	15,7	0,95	0,01	0,08
180	41	10	40	1,8	0,02	0,23	33	1,4	0,01	0,15	20,6	0,64	0,01	0,04
270	80	-25	16,5	3,8	0,04	0,9	10,8	3,3	0,03	0,71	-	-	-	-
270	83	-15	21,6	3,4	0,04	0,72	16	2,8	0,03	0,55	4,6	1,8	0,02	0,25
270	84	-10	24,2	3,1	0,03	0,63	18,6	2,61	0,03	0,47	7,3	1,6	0,01	0,2
270	86	0	29,4	2,7	0,03	0,5	23,8	2,2	0,02	0,34	12,8	1,18	0,01	0,12
270	89	10	34,6	2,3	0,02	0,35	29,1	1,75	0,02	0,23	18,5	0,77	0,01	0,05

Технические характеристики Ventrex AVSV 160-200

Ventrex AVSV 160			Температура воды 90°/70°				Температура воды 80°/60°				Температура воды 60°/40°
Расход воздуха	Потеря напора воздуха	Температура воздуха на входе	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды
мЗ/ч	Па	°С		кВт	л/с	кПа	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа
140	4	-25	50	3.6	0.04	4.7	42.3	3.2	0.03	4	27.1	2.5	0.02	2.7
140	4	-15	52,7	3,2	0,03	3,9	45	2,9	0,03	3,3	29,9	2,1	0,02	2
140	4	-10	54	3	0,03	3,5	46,5	2,7	0,03	2,9	31,2	1,95	0,02	1,8
140	4	0	56,7	2,7	0,03	2,8	49,2	2,3	0,02	2,3	34	1,6	0,01	1,24
140	4	10	60	2,3	0,02	2,2	51,9	2	0,02	1,7	36	1,3	0,01	0,8
290	14	-25	33,6	5,7	0,06	11,1	27,6	5,2	0,06	9,5	15,4	4	0,04	6,3
290	15	-15	37,8	5,2	0,06	9,3	31,8	4,6	0,05	7,7	19,6	3,4	0,04	4,8
290	15	-10	40	4,9	0,05	8,4	33,9	4,3	0,05	6,8	21,8	3,1	0,03	4,1
200	16	0	44,2	4,4	0,05	6,7	38,16	3,8	0,04	5,3	26,0	2,6	0,03	2,85
290	16	10	48,4	3,8	0,04	5,2	42,4	3,2	0,03	3,9	30,2	2	0,02	1,8
430	30	-25	25,4	7,4	0,08	17,3	20,1	6,6	0,07	14,6	9,6	5	0,06	9,7
430	31	-15	30,4	6,6	0,07	14,3	25,1	5,9	0,06	11,9	14,6	4,3	0,05	7,3
430	31	-10	33	6,3	0,07	12,95	27,7	5,5	0,06	10,6	17,1	3,9	0,04	6,2
430	32	0	37,9	5,5	0,06	10,3	32,65	4,8	0,05	8,2	22,1	3,2	0,03	4,3
430	33	10	42,8	4,8	0,05	8	37,7	4	0,04	6	27,1	2,5	0,02	2,5

Ventrex AVSV 200			Температура воды 90°/70°				Температура воды 80°/60°				Температура воды 60°/40°
Расход воздуха	Потеря напора воздуха	Температура воздуха на входе	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды
м³/ч	Па	°С	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа
225	11	-25	44,8	5,32	0,06	10,4	37,72	4,8	0,05	8,2	23,36	3,68	0,04	5,5
~225р	11	-15	48	4,8	0,05	8	40,9	4,3	0,05	6,7	26,54	3,16	0,03	4,2
225	11	-10	49,7	4,54	0,05	7,3	42,5	4	0,04	6	28,12	2,9	0,03	3,6
225	11	0	52,8	4	0,04	5,9	45,7	3,5	0,04	4,65	31,3	2,4	0,02	2,51
225	12	10	56	3,5	0,04	4,6	48,84	3	0,03	3,5	34,4	1,86	0,02	1,61
455	38	-25	30	8,4	0,1	22	23,8	7,5	0,08	18,6	12,31	5,7	0,06	12,3
455	38	-15	34	7,6	0,09	18,2	28,4	6,7	0,07	15	16,9	4,9	0,05	9,3
455	39	-10	36,3	7,15	0,08	16,5	30,7	6,3	0,07	13,4	19,25	4,5	0,05	7,9
455	40	0	40,9	6,3	0,07	13,2	35,3	5,4	0,06	10,4	23,9	3,7	0,04	5,5
455	41	10	45	5,5	0,06	10,1	39,9	4,6	0,05	7,7	28,5	2,8	0,03	3,46
680	79	-25	21,3	10,7	0,12	34	16,41	9,5	0,11	29	6,61	7,3	0,08	18,8
680	80	-15	27	9,6	0,11	28	21,8	8,5	0,1	23	12	6,2	0,07	14,2
680	82	-10	29,4	9,1	0,1	25,3	24,5	7,95	0,09	20,6	14,71	5,7	0,06	12,1
680	84	0	35	8	0,09	20,2	29,9	6,9	0,08	15,9	20,1	4,7	0,05	8,4
680	87	10	40	7	0,08	15,6	35,2	5,82	0,06	11,8	25,5	3,6	0,04	5,2

Технические характеристики Ventrex AVSV 250-315

Ventrex AVSV 250			Температура воды 90°/70°				Температура воды 80°/60°				Температура воды 60°/40°
Расход воздуха	Потеря напора воздуха	Температура воздуха на входе	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды
м³/ч	Па	°С	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа
360	8	-25	44	8.4	0.1	6.8	36.7	7.5	0.08	5.7	55.2	5.8	0.06	3.8
360	8	-15	47	7,6	0,09	5,6	40	6,7	0,08	4,7	25,8	5	0,05	2,9
360	8	-10	48,6	7,1	0,08	5	42	6,3	0,07	4,2	27,4	4,6	0,05	2,5
360	8	0	51	6,3	0,07	4	45	5,5	0,06	3,2	30,6	3,7	0,04	1,73
360	8	10	55	5,5	0,06	3,2	48	4,7	0,05	2,4	33,9	2,9	0,03	1,1
710	26	-25	29	13	0,15	14,8	23,2	11,6	0,13	12,5	11,9	8,9	0,1	8,2
710	27	-15	33,5	11,7	0,13	12,2	27,9	10,3	0,12	10,1	16	7,6	0,09	6,2
710	27	-10	35,9	11	0,13	11	30,22	9,7	0,11	9	18,9	6,9	0,08	5,3
v 710	28	0	40,5	9,8	0,11	8,8	34,9	8,4	0,1	6,9	23,6	5,7	0,06	3,7
710	28	10	45,1	8,4	0,1	6,8	39,5	7,1	0,08	5,1	28,2	4,4	0,05	2,3
1050	53	-25	21	16,4	0,19	22,5	16,2	14,5	0,17	19	6,4	11,2	0,13	12,5
1050	55	-15	26,4	14,8	0,17	18,6	21,6	13	0,15	15,3	11,8	9,6	0,11	9,4
1050	55	-10	29,1	13,9	0,16	16,8	24,3	12,2	0,14	13,6	14,5	8,7	0,1	8
1050	57	0	34,5	12,3	0,14	13,4	30	10,6	0,12	10,5	19,9	7,1	0,08	5,5
1050	58	10	39,9	10,7	0,12	10,4	35	8,9	0,1	7,8	25,3	5,4	0,06	3,4

Ventrex AVSV 315			Температура воды 90°/70°				Температура воды 80°/60°				Температура воды 60°/40°
Расход воздуха	Потеря напора воздуха	Температура воздуха на входе	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды
м³/ч	Па	°С	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа
560	8	-25	44.3	13.1	0.15	6.9	37.2	11.8	0.14	5.9	23	9.1	0.1	3.9
560	8	-15	47,5	11,9	0,14	5,8	40,4	10,5	0,12	4,8	26,2	7,8	0,09	3
560	8	-10	49,1	11,2	0,13	5,2	42	9,9	0,11	4,2	27,8	7,2	0,08	2,6
560	8	0	52,3	9,9	0,11	4,2	45,3	8,6	0,1	3,3	31	5,9	0,07	1,8
560	8	10	55,6	8,6	0,1	3,2	48,5	7,3	0,08	2,5	34,2	4,6	0,05	1,15
1120	26	-25	29	0,5	0,24	15,5	23,4	18,4	0,21	13,1	12,11	14	,16	8,7
1120	27	-15	33	18,5	0,22	12,8	28,1	16,4	0,19	10,6	16,7	12	0,14	6,5
1120	27	-10	36	17,5	0,2	11,6	30,4	15,3	0,18	9,4	19,1	11,1	0,13	5,6
1120	28	0	40,7	15,4	0,18	9,2	35	13,3	0,15	7,3	23,8	9	0,1	3,8
1120	28	10	45,3	13,4	0,16	7,2	39,7	11,3	0,13	5,4	28,4	7	0,08	2,5
1680	55	-25	21	26,1	0,31	24	16,1	23,4	0,27	20,2	6,4	18	0,21	13,3
1680	56	-15	26	23,6	0,28	19,9	21,5	20,8	0,24	16,3	11,8	15,2	0,18	10
1680	57	-10	29	22,3	0,26	17,9	24,2	19,5	0,23	14,6	14,5	14	0,16	8,5
1680	58	0	34,5	19,6	0,23	14,3	29,7	16,9	0,2	11,2	20	11,4	0,13	5,9
1680	59	10	39,9	17	0,2	11,05	35,1	14,3	0,17	8,3	25,4	8,8	0,1	3,7

Технические характеристики Ventrex AVSV 400-500

Ventrex AVSV 400			Температура воды 90°/70°				Температура воды 80°/60°				Температура воды 60°/40°
Расход воздуха	Потеря напора воздуха	Температура воздуха на входе	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды
м³/ч	Па	°С	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа
900	9	-25	42.5	20.6	0.24	7.3	35.6	18.5	0.22	6.2	21.8	14.3	0.17	4.2
900	9	-15	45,9	18,6	0,22	6	39,1	16,5	0,19	5	25,2	12,3	0,14	3,2
900	9	-10	47,6	17,6	0,2	5,47	40,8	15,5	0,18	4,5	26,9	11,3	0,13	2,7
900	9	0	51	15,6	0,18	4,4	44,2	13,5	0,16	3,5	30,4	9,3	0,11	1,9
900	9	10	54,4	13,6	0,16	3,4	47,6	11,5	0,13	2,6	33,7	7,23	0,08	1,21
1800	31	-25	27,4	32	0,38	16	22	28,7	0,34	13,6	11,08	22	0,26	9,1
1800	31	-15	32,3	28,8	0,34	13,3	26,8	25,5	0,3	11	15,9	18,9	0,22	6,9
1800	32	-10	34,6	27,3	0,32	12	29,3	24	0,28	9,9	18,3	17,3	0,20	5,9
1800	32	0	39,5	24,1	0,28	9,6	34	20,8	0,24	7,6	23,1	14,1	0,16	4,1
1800	33	10	44,3	21	0,24	7,5	38,9	17,6	0,21	5,7	27,9	11	0,13	2,6
2700	64	-25	19,4	40,6	0,48	24,8	14,8	36,4	0,43	20,9	5,4	27,9	0,33	13,9
2700	66	-15	25	36,6	0,43	20,5	20,4	32,4	0,38	16,9	11,04	23,8	0,28	10,5
2700	67	-10	27,8	34,6	0,41	18,5	23,2	30,4	0,36	15,1	13,8	21,8	0,26	8,9
2700	69	0	33,4	30,6	0,36	14,8	28,7	26,3	0,31	11,65	19,43	17,8	0,21	6,2
2700	70	10	38,9	26,5	0,31	11,5	34,3	22,3	0,26	8,6	25	13,8	0,16	3,88

Ventrex AVSV 500			Температура воды 90°/70°				Температура воды 80°/60°				Температура воды 60°/40°
Расход воздуха	Потеря напора воздуха	Температура воздуха на входе	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды	Температура воздуха на выходе	Мощность	Расход воды	Потеря напора воды
м³/ч	Па	°С	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа	°С	кВт	л/с	кПа
1400	10	-25	40,4	31	0,37	6,5	33,7	27,9	0,33	5,5	20,3	21,5	0,25	3,7
1400	10	-15	44	28	0,33	5,4	37,4	24,8	0,29	4,46	23,9	18,5	0,22	2,8
1400	10	-10	45,8	26,5	0,31	4,85	39,1	23,3	0,27	4	25,7	16,9	0,2	2,4
1400	10	0	49,5	23,5	0,28	3,9	42,8	20,3	0,24	3,1	29,3	13,9	0,16	1,7
1400	10	10	53	20,4	0,24	3	46,3	17,3	0,2	2,31	32,8	10,8	0,12	1
2500	29	-25	28	44,8	0,53	12,5	22,4	40,2	0,47	10,6	11,3	30,8	0,36	7
2500	29	-15	32	40,4	0,48	10,37	27,15	35,8	0,42	8,6	16,1	26,4	0,31	5,3
2500	30	-10	35	38,1	0,45	9,36	29,9	33,6	0,4	7,65	18,5	24,1	0,28	4,5
2500	30	0	39,8	33,7	0,4	7,5	34,3	29	0,34	5,9	23,3	19,7	0,23	3,15
2500	32	10	44,6	29,3	0,34	5,8	39,1	31,4	0,3	4,4	28	15,3	0,18	2
3500	54	-25	21,2	54,8	0,65	17,9	16,3	49	0,58	15,2	6,6	37,5	0,44	10
3500	55	-15	26,5	49,3	0,58	14,85	21,7	43,6	0,52	12,2	12	32	0,38	7,6
3500	56	-10	29,3	46,6	0,55	13,4	24,4	40,9	0,48	10,93	14,8	29,4	0,35	6,4
3500	57	0	34,7	41,1	0,49	10,7	29,8	35,4	0,42	8,5	20,1	23,90	0,28	4,4
3500	59	10	40	35,7	0,42	8,3	35,3	30	0,35	0,62	25,6	18,5	0,22	2,8
